防滴タイプ和算ボックス
VKK1-4A

VKK1-4A
  • 4つのロードセルの和算が可能
  • 保護等級IP65相当

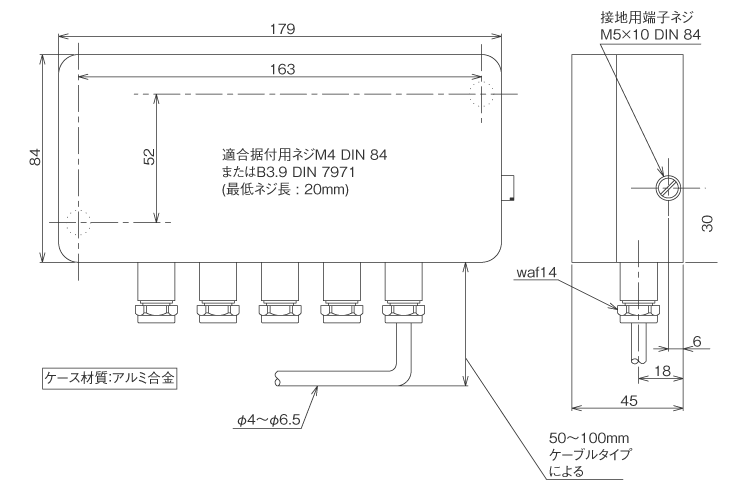

外形寸法(単位:mm)

外形寸法図

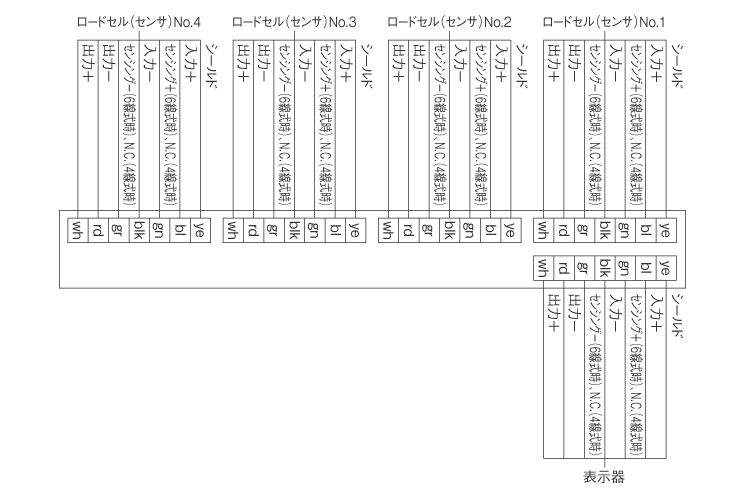

配線接続図

配線接続図
  • ※芯線は先端バラまたは棒端子にて接続。
  • ※ケーブルは4線式または6線式(センシング+、-付)をご使用ください。
  • ※ロードセル側:4線式、表示器側6線式の場合またはロードセル側:6線式、表示器側4線式の場合はジャンクションボックス内部表示器側の端子台にてセンシング+と入力+、センシング-と入力-をショートさせてください。
