NEW

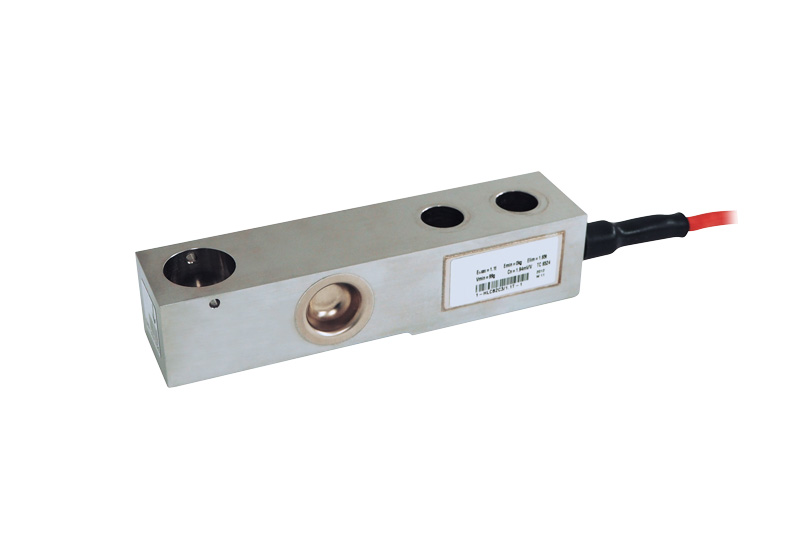

ビームタイプロードセル
VHLCB2C3 series
110kg～4.4ton
- 超高精度
- ステンレス製
- 特に優れた耐環境性
- ハーメチックシール
仕様
| 定格出力 | 1.938～1.942mV/V |
|---|---|
| 非直線性 | ±0.0170%R.C. |
| ヒステリシス | ±0.0166%R.C. |
| 零バランス | -0.019～0.019mV/V |
| 零点の温度影響 | ±0.0140%R.C./10℃(※1) |
| 出力の温度影響 | ±0.0140%R.C./10℃ |
| 許容過負荷 | 150%R.C.(1.76t:171%R.C.) |
| 温度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容温度範囲 | -30～70℃(結露、氷結不可) |
| 入力抵抗 | 350～480Ω |
| 出力抵抗 | 348.0～352.0Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 0.5～15V |
| 絶縁抵抗 | 5GΩ以上 |
| 保護構造 | IP68/IP69K EN 60529(IEC 60529)に基づく(注1) |
| ケーブル | TPE 6芯シールドケーブル 下表K寸法参照 |
- (※1) 110kg, 550kg, 1.1t:±0.0127%R.C./10℃
- クリープ30分:±0.0166%R.C.
- (注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| VHLCB2C3-110kg | 110kg(1.079kN) | 約0.5mm | 133.4 | 30.2 | 30.7 | 57.7 | |
| VHLCB2C3-220kg | 220kg(2.158kN) | ||||||
| VHLCB2C3-550kg | 550kg(5.394kN) | ||||||
| VHLCB2C3-1.1t | 1.1ton(10.79kN) | ||||||
| VHLCB2C3-1.76t | 1.76ton(17.26kN) | 約1.4mm | 51.7 | ||||
| VHLCB2C3- 2.2t | 2.2ton(21.58kN) | 約0.5mm | 171.5 | 36.5 | 36.8 | 76.2 | |
| VHLCB2C3-4.4t | 4.4ton(43.15kN) | 42.9 | 42.9 |
| 型式 | E | F | G | H | φJ | K | φL | M | N | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| VHLCB2C3-110kg | 15.4 | 76.2 | 25.4 | 1.7 | 13 | 3m | 20.6 | M12 | 14.2 | 約0.9kg |
| VHLCB2C3-220kg | ||||||||||
| VHLCB2C3-550kg | ||||||||||
| VHLCB2C3-1.1t | ||||||||||
| VHLCB2C3-1.76t | ||||||||||
| VHLCB2C3- 2.2t | 19.1 | 95.3 | 38.1 | 2.5 | 20.5 | 6m | 30.2 | M20 | 17.0 | 約1.6kg |
| VHLCB2C3-4.4t | 20.1 | 約2.2kg |
- ※ケーブル込みの質量です。

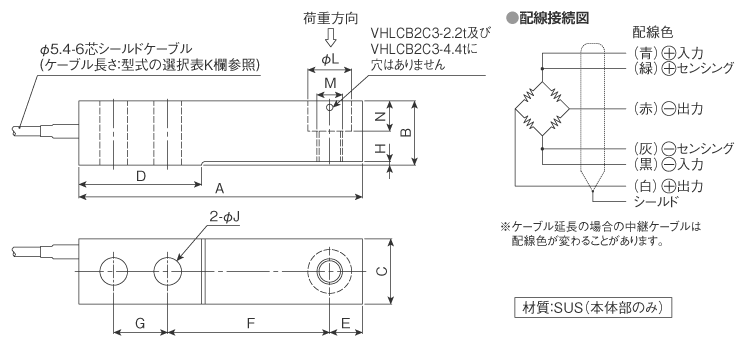

外形寸法（単位：mm）
ロードセル
