デジタル圧力計
VSW2シリーズ 共通機能および配線例

機能

名称 機能
設定出力に関する機能
比較値設定機能 設定出力の比較値を2点(アナログ出力付きの場合は1点)設定できます
ヒステリシス/ウィンドコンパレータ切替機能 設定出力の動作をヒステリシスモードとウィンドコンパレータモードから選択し切り替えることができます
ノーマルオープン/ノーマルクローズ切替機能 設定出力のノーマルオープン(N.O.)またはノーマルクローズ(N.C.)が選択できます
NPN/PNP 切替機能 設定出力をNPN出力にするかPNP出力にするかを選択できます(出力02Nは対応不可)
アナログ出力に関する機能(アナログ出力付きの場合)
アナログ出力スケーリング機能 4~20mA出力の出力範囲を設定できます
表示に関する機能
表示色切替機能 設定出力の動作状態に応じた表示色を、赤または緑から選択できます
2nd表示機能 1st表示のフルスケール値に対する換算設定ができます
最大値/最小値メモリ 表示の最大値と最小値をメモリに記憶できます
ピークホールド 入力の最大値をホールドできます
ゼロシフト ゼロ点の表示値を±20%の間で調整できます
ダンピング ダンピング時定数を設定して入力の微小変化を無視できます
ゼロサプレス ゼロサプレスのON/OFFを設定できます
表示更新速度 表示更新速度を選択できます
Fixゼロ機能 ゼロ付近のわずかな圧力変化をゼロに固定できます
移動平均設定機能 サンプリング幅を設定して入力の微小変化を吸収します
その他の機能
シミュレーション機能 入力が無い状態でも表示値を変化させ、
設定出力やアナログ出力を擬似的に出力することができます
キーロック機能 誤操作防止のためにキー入力をロックできます
本体首振り機構
(VTセンサ・Fセンサのみ)
センサ部に対して表示部本体を±120度の範囲で回転させることができます

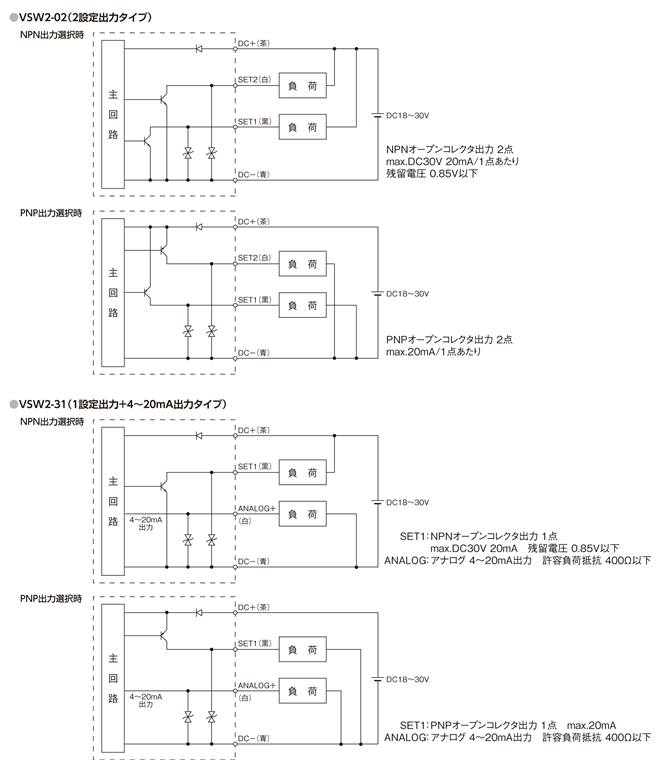

配線図

配線図

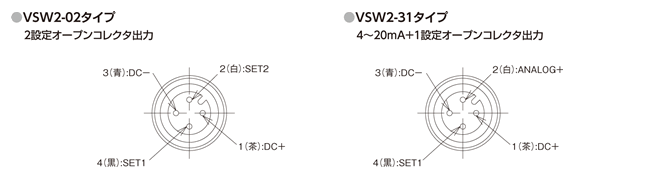

配線例

配線例
