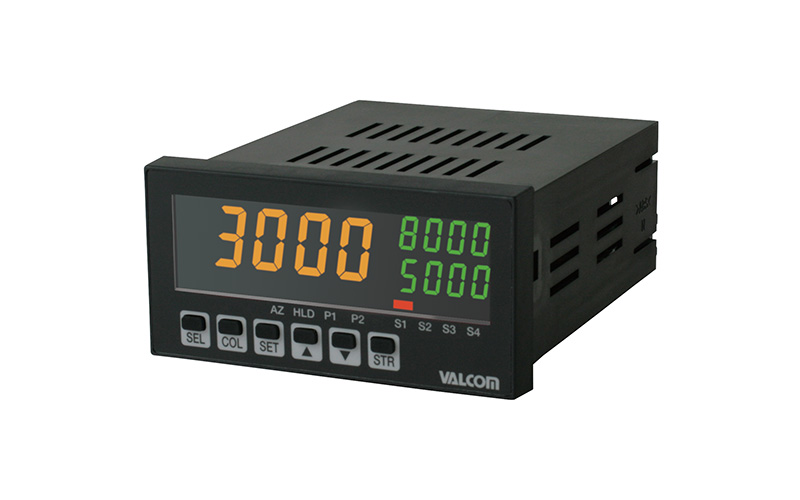

ストレンゲージカラーパネルメータ バルカラーシリーズ
F8/F9 series

演算結果をと2つの入力値の同時表示

2ch.の入力から差圧・和算を演算して主表示に常時表示。
副表示には各ch.を表示。

  • 現在の運転状態(正常/異常)が、表示値(主表示)の色により判別でき、見やすくなっています。
  • 計測値の表示色は、設定値で仕切られた領域別に「赤・橙・緑」の3色で選択設定が可能。
  • 高速サンプリング「1,000回/秒」を採用。
  • 高速出力により高速制御/安全制御にご使用可能。
  • アナログ出力は、「4~20mA」「1~5V」「0~5V」を標準装備。
  • 計測範囲を自由に可変設定可能な出力スケーリング機能付。

仕様

入力信号
<GV>
120~1000Ωゲージセンサ入力 センサ入力範囲:±4mV/V
ゼロ点調整範囲:±1.35mV/V
最小計測感度:0.14μV/V/digit
センサ用電源:DC5V 60mA max.
入力インピーダンス 4~20mA:68Ω
0~5V/1~5V/0~10V:68kΩ
表示 -9999~9999(小数点任意設定) LCD4桁 3色(赤・橙・緑)変色表示
サンプリング周期 1000回/秒 max.
表示更新周期 1~10回/秒 選択可
確度 表示:± 0.05%F.S.±1digit(25℃±3℃) アナログ出力:±0.5%F.S.(25℃±3℃)
アナログ出力 4~20mA/0~5V/1~5V 切替選択 オプション 0~10V(※1)
設定出力
(型式により選択)
4設定 リレー出力 AC125V 0.3A(1設定あたり) / DC24V 1A(1設定あたり)
 出力の応答時間 6msec.以下(※1)
4設定 フォトモスリレー出力 AC / DC250V 0.1A(1設定あたり)
出力の応答時間 5msec.以下(※1)
使用温度範囲 0~55℃(氷結不可)
使用湿度範囲 35~85%RH(結露不可)
電源
(型式により選択)
電源 AC90~240V 50/60Hz 消費電力 15VA以下
電源 DC24V ±10% 消費電流 300mA以下
外形寸法 97(W)×48.8(H)×132.5(D) ※出力オプションなしの場合
質量 約300g(仕様により異なります)
付属品 取扱説明書1部、単位シール、初期設定表、パネルマウントブラケット、アンフェノールコネクタ(5730240)(BCD出力機能のみ)
その他の機能 表示スケーリング、アナログ出力スケーリング、表示ホールド(アッパーピーク/ボトムピーク/区間ピーク/ピークtoピーク/サンプルホールド)、オートゼロ、最大値/最小値表示、パターンセレクト、シミュレーション機能、入力値シフト 副表示ON/OFF、キープロテクト、主表示色可変表示、表示更新周期設定、省電力モードON/OFF、サンプリング速度設定、ダンピング時定数、ゼロサプレスON/OFF、FIXゼロ
  • (※1)0~90%応答時間。サンプリング周期、ダンピング時定数最速設定時

設定出力

F8 ch.1に対して2設定出力 ch.(1-2)に対して2設定出力
F9 ch.1に対して1設定出力 ch.2に対して1設定出力 ch.(1+2)に対して2設定出力

設定出力

A5
アナログ出力
(0~10V)
0~10V 許容負荷抵抗 10kΩ以上
応答時間 4msec.以下(※)
アナログ出力精度 ±0.5%F.S.(25℃±3℃)
温度特性 ±0.35%F.S./10℃
BO
BCDオープンコレクタ出力
NPNオープンコレクタ  DC50V 100mA以下
応答時間 5msec.以下(※)
RS
RS-232C
RS-232C準拠 2線式半二重 調歩同期
伝送速度(300/600 1200/2400/4800/9600/19200/38400 bps)
ストップビット(1, 2ビット)
パリティ(なし, 奇数, 偶数)
通信データ長(7, 8ビット)
ユニットNo.(0~99)
R1
RS-485
RS-485準拠 2線式半二重 調歩同期
伝送速度(300/600 1200/2400/4800/9600/19200/38400 bps)
ストップビット(1, 2ビット)
パリティ(なし, 奇数, 偶数)
通信データ長(7, 8ビット)
ユニットNo.(0~99)
  • (※)0~90%応答時間。サンプリング周期、ダンピング時定数最速設定時

型式の選択

型式指定例

型式選択 チェック 型式 仕様
1.基本型式   F8 2ch.入力 差圧演算同時表示型
(主表示にch.(1-2)、副表示上段にch.1、下段にch.2を常時表示)
  F9 2ch.入力 和算演算同時表示型
(主表示にch.(1+2)、副表示上段にch.1、下段にch.2を常時表示)
2.電源[消費電力]   4 DC電源 24V ±10% 消費電流 300mA以下
  7 AC電源 90~240V 消費電力 50/60Hz 15VA以下
3.入力信号 GV ストレンゲージ入力
4.設定出力   S 4設定 リレー出力 AC125V 0.3A / DC24V 1A(1設定あたり)
  O 4設定 フォトモスリレー出力 AC / DC250V 0.1A(1設定あたり)
5.出力信号
(オプション指定)
  無記入 4~20mA 許容負荷抵抗:250Ω以下 0~5V/1~5V 許容負荷抵抗:10kΩ以上
アナログ出力の精度 ±0.5%F.S.(25℃±3℃) 温度特性 ±0.35%F.S./10℃
  A5 アナログ出力 0~10V 許容負荷抵抗:10kΩ以上
  BO BCDオープンコレクタ出力 NPN型
  RS RS-232C
  R1 RS-485

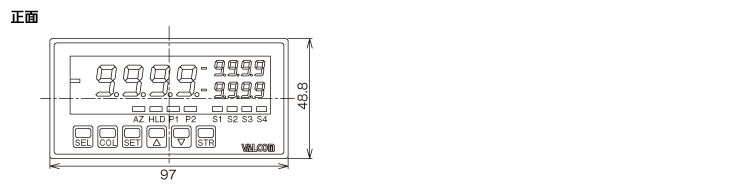

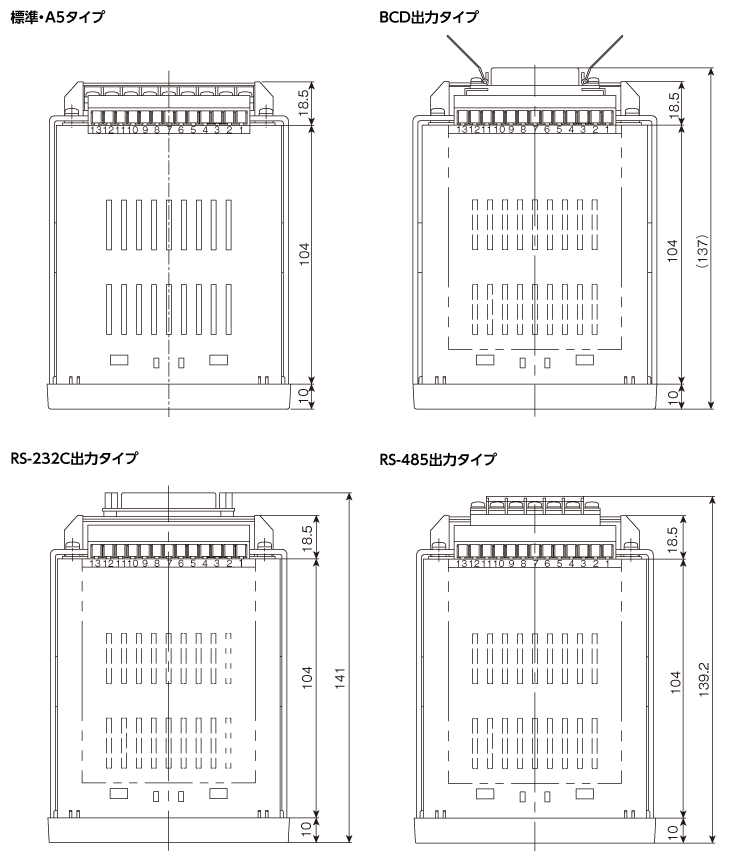

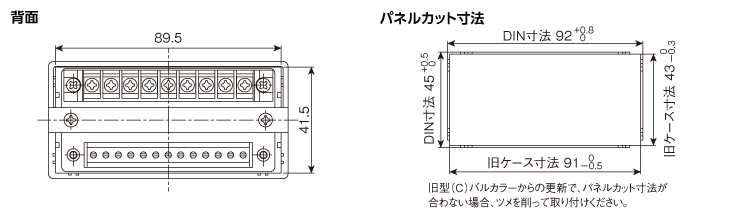

外形寸法(単位:mm)

F8/F9 ストエrンゲージ入力タイプ

外形寸法図 外形寸法図 外形寸法図

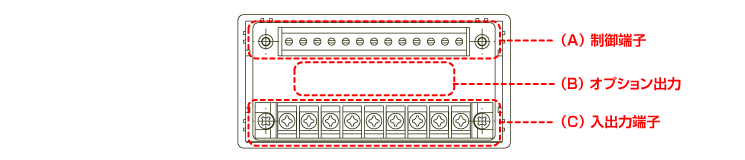

端子台接続図

端子台接続図

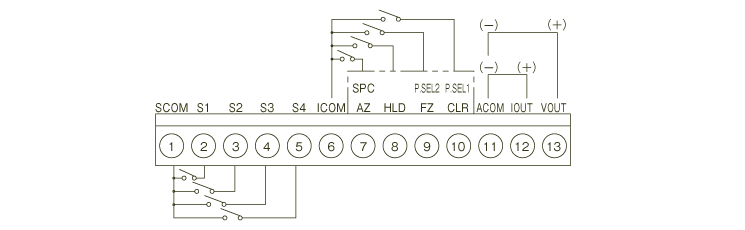

(A)制御端子接続図 出力、制御入力用端子台(上段)接続図

端子台接続図
端子番号 端子名 機能説明 端子番号 端子名 機能説明
1 SCOM 比較設定出力COM 8 HLD ホールド
2 S1 比較設定出力1 9 P.SEL2 パターンセレクト2
3 S2 比較設定出力2 FZ 強制ゼロ
4 S3 比較設定出力3 10 P.SEL1 パターンセレクト1
5 S4 比較設定出力4 CLR クリア
6 ICOM 制御入力COM 11 ACOM アナログ出力COM
7 SPC サンプルホールドクリア 12 IOUT アナログ(電流)出力+
AZ オートゼロ 13 VOUT アナログ(電圧)出力+

(B)オプション出力接続図

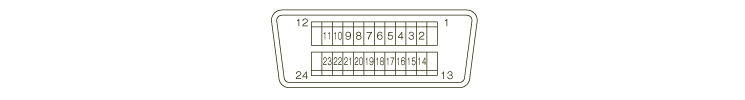

●BCD信号出力

端子台接続図

アンフェノール : 5740240 付属品 : アンフェノール : 5730240

項目 ピン番号 項目
EOC(変換終了信号) 1 13 デジタルGND.
×100
BCD OUT
1 2 14 1 ×102
BCD OUT
2 3 15 2
4 4 16 4
8 5 17 8
×101
BCD OUT
1 6 18 1 ×103
BCD OUT
2 7 19 2
4 8 20 4
8 9 21 8
- 10 22 -
OVER(オーバー) 11 23 POL.(ポラリティ)
- 12 24 -

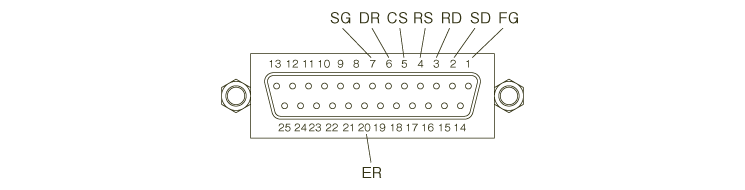

●RS-232C通信

端子台接続図
信号名略称 ピン番号 機能説明 入出力
SD 2 送信データ 出力
RD 3 受信データ 入力
FG 1 保安用接地、またはケーブルのシールド -
RS 4 送信要求 出力
CS 5 送信可 入力
SG 7 信号用接地 -
DR 6 データセットレディ 入力
ER 20 データ端末レディ 出力

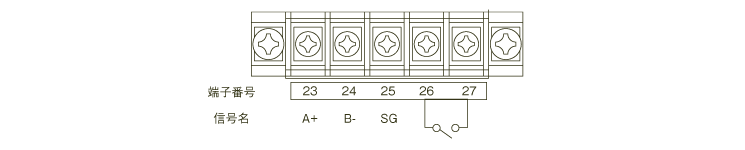

●RS-485通信

端子台接続図
信号名 端子番号 項目 入出力
A+ 23 非反転出力 入出力
B- 24 反転出力 入出力
SG 25 信号用接地 -
終端抵抗 26 最終局は
両端子を短絡する
-
27

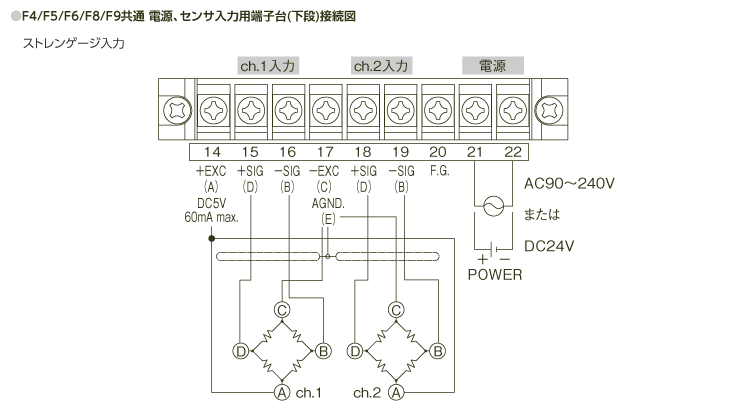

(C)入出力端子接続図

端子台接続図
