卫生型单功能（压力传输、开关选择）数显压力表
HSMC series50kPa～3MPa

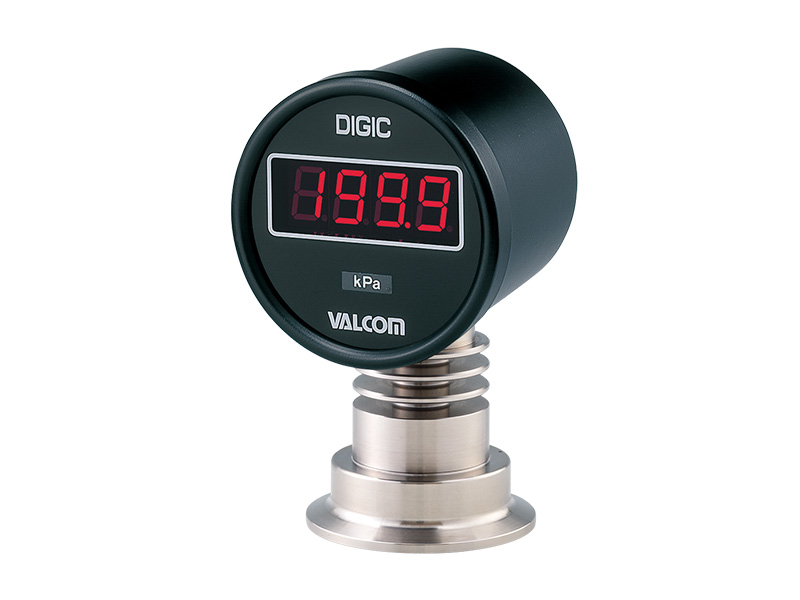

※图片为ISO金属箍接头2S型
- 标准型，仅有触点或模拟输出的必要功能。
- 大型高亮度LED灯提高了可视性。
- 高强度受压面
- 不使用密封液、安全放心的一体式结构
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | 能够在额定容量50kPa～3MPa（校准量程25kPa～3MPa）的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 4～20mA（双线式・4线式）、1～5V、0～5V或1设定输出中指定 |
规格1（传感器部）
| 传感器部分的连接 | ISO金属箍接头、VARIVENT、ISO盖型螺母、螺纹安装、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa |
| 材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（额定容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（额定容量3MPa：300%R.C.） |
规格2（放大器部分+传感器部分）
| 显示 | 1999 3 ½位 红色LED 字符高：约14.2mm |
|---|---|
| 显示更新速度 | 约3次/sec. |
| 非线性 | ±0.5%R.C.±1digit. （负压侧 ±1%R.C.±1digit.） |
| 滞后 | ±0.5%R.C.±1digit. （负压侧 ±1%R.C.±1digit.） |
| 温度补偿范围（接液部） | -5～150℃ |
| 允许温度范围（接液部） | -5～150℃ |
| 零点的温度影响 | ±0.5%R.C./10℃（额定300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（额定50・100・200kPa） | |
| 输出的温度影响 | ±0.5%R.C./10℃（额定300・500・1000kPa・3MPa） |
| ±0.7%R.C./10℃（额定50・100・200kPa） | |
| 环境温湿度范围 | 温度0～50℃（不可结冰）、湿度0～90%RH（不可结露） |
| 材质 | 铸铝（外壳） 亚克力（正面） SUS304（散热片） |
| 防护结构 | IP65防护等级 |
| 质量 | 约950g（包含传感器部/ISO金属箍接头2S的情况） |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份、O型圈1支（螺纹安装型） 六角螺母1支（仅有盖型螺母） |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | HSMC | 接液部温度范围 -5～150℃ | ||
| 2.显示与模拟输出 | - | - | 选择此项时，不能选择⑨设定输出数。 | ||
| 输出种类 | 响应周波数 | 允许负载电阻 | |||
| D | 仅显示（无输出） | ||||
| A2 | 1～5V | 7Hz | 10kΩ以上 | ||
| A3 | 4～20mA（4线式） | 8Hz | 250Ω以下 | ||
| A4 | 0～5V | 7Hz | 10kΩ以上 | ||
| A6 | 4～20mA（双线式） ※电源4(DC24V)仅限 |
500Hz | RX≦44×Vin-654 RX: 允许负载电阻 [Ω] Vin: 电源电压 [V] |
||
| 3.传感器连接 | ○ | AS | 传感器下置直接连接（无边缘壳体） | ||
| 4.显示与校准量程 | - | - | 校准量程的指定示例 | ||
| 正压 | 额定容量 1000kPa时 1.000MPa (0～1.000)MPa |
显示/请指定额定容量内的数值与单位 | |||
| 负压 | 额定容量 200kPa时 -100.0kPa (0～-100.0)kPa |
负压的情况下，请使用( )填写 校准量程的数值（※1） |
|||
| 连成压 | 额定容量 300kPa时 -100～300kPa (-100～300)kPa |
请使用( )填写 输出校准量程的数值和单位（※1）（※2） |
|||
| 5.额定容量 | 005 | 50kPa | |||
| 010 | 100kPa | ||||
| 020 | 200kPa（※2） | ||||
| 021 | 200kPa（※2） （连成压时，如果使用时“重视负压”，请指定此型号） |
||||
| 030 | 300kPa（※2） | ||||
| 031 | 300kPa（※2） （连成压时，如果使用时“重视负压”，请指定此型号） |
||||
| 050 | 500kPa | ||||
| 100 | 1000kPa | ||||
| 300 | 3MPa【显示与校准量程：请从 3.00Mpa中指定】 （按订单生产） （盖型螺母、仅螺丝固定座） |
||||
| 6.受压接液部 形状与尺寸 |
F1 | 金属箍接头 1.5S | |||
| F2 | 金属箍接头 2S | ||||
| F3 | 金属箍接头 2.5S【按订单生产】 | ||||
| F4 | 金属箍接头 3S【按订单生产】 | ||||
| F6 | 金属箍接头 4S【按订单生产】 | ||||
| V50A | VARIVENT DN50【按订单生产】 | ||||
| V65A | VARIVENT DN65【按订单生产】 | ||||
| V80A | VARIVENT DN80【按订单生产】 | ||||
| V100A | VARIVENT DN100【按订单生产】 | ||||
| R1 | 盖型螺母 1.5S【按订单生产】带六角螺母属 | ||||
| R2 | 盖型螺母 2S【按订单生产】带六角螺母属 | ||||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | ||||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | ||||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | ||||
| 7.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑤支持全部额定容量 ⑥受压接液部 支持全部形状与尺寸 |
|||
| HS1 | Hastelloy哈氏合金C-276同级 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑤可以从额定容量内 030 、 050 、100 中选择 ⑥可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 |
【按订单生产】 不支持负压与连成压 |
|||
| J4L | SUS329J4L 抛光(#400) ⑤可以从额定容量内 030 、 050 、100 中选择 ⑥可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 |
||||
| 8.耐压规格 | P | 400%R.C.（不能选择3Mpa） | |||
| 无填写 | 150%R.C.（仅3MPa） | ||||
| 9.设定输出 | - | - | 选择此项时，不能选择②显示与模拟输出。 | ||
| 输出种类 | 响应时間 | 允许过载 | |||
| 1VAO(H) | 1设定 PhotoMOS继电器输出 （上限比較输出） |
0.5msec.以下 | AC/DC 250V 0.1A （※3） |
||
| 1VAO(L) | 1设定 PhotoMOS继电器输出 （下限比較输出） |
||||
| 10.电源 | 4 | DC24V(±10%) [100mA] | |||
| 5 | DC12V(±10%) [100mA] | ||||
| 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | ||||
| 2 | AC200V [2VA] | ||||
| 22 | AC220V [2VA] | ||||
- （※1）校准量程基本上为额定容量，对于其他要求，为“除负压以外，只要不低于标准传感器额定值的50%均可生产”。
- （※2）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择⑤“020、030＝重视正压侧”或“021、031＝重视负压侧”。 - （※3）关于附带的电缆：附带的电缆是置于套管内以释放空气的特殊屏蔽电缆，因此，使用时设定输出的负载应不高于30V。无法在AC100V、200V的回路中使用。如果在不会产生结露的环境中使用，也可以加工大气释放孔，请与我们协商。

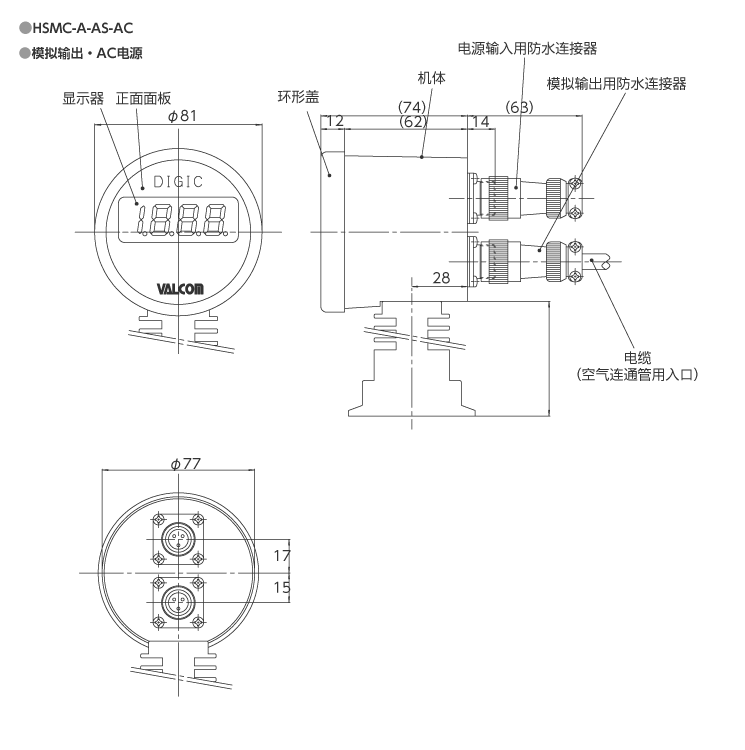

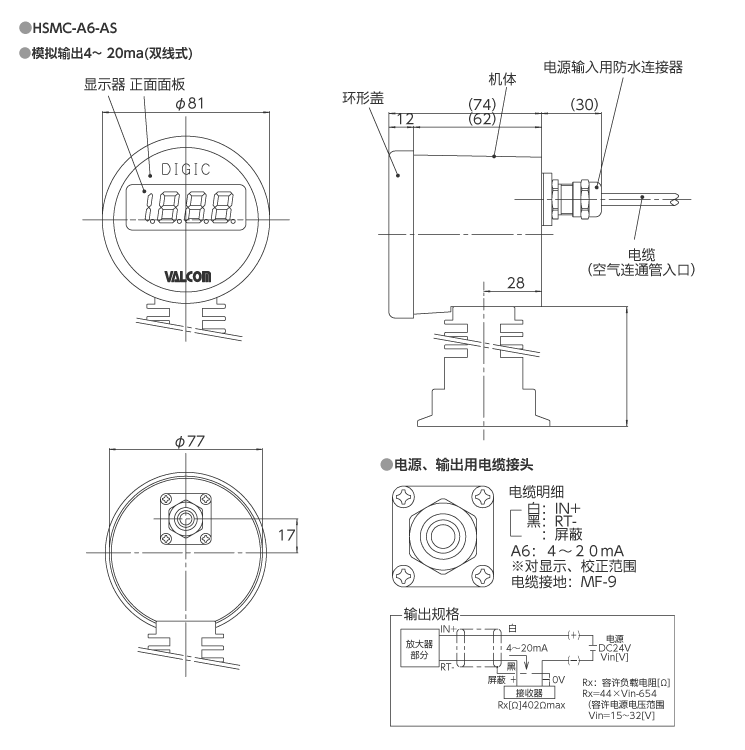

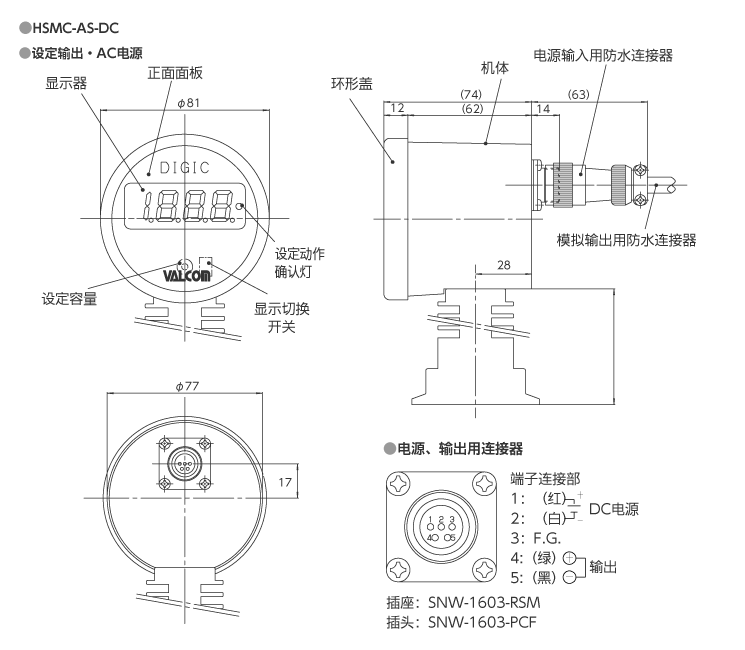

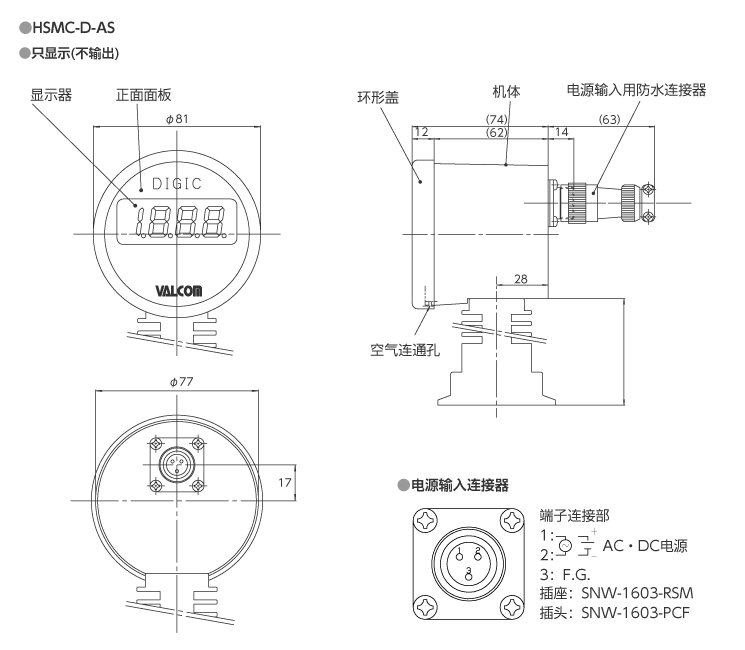

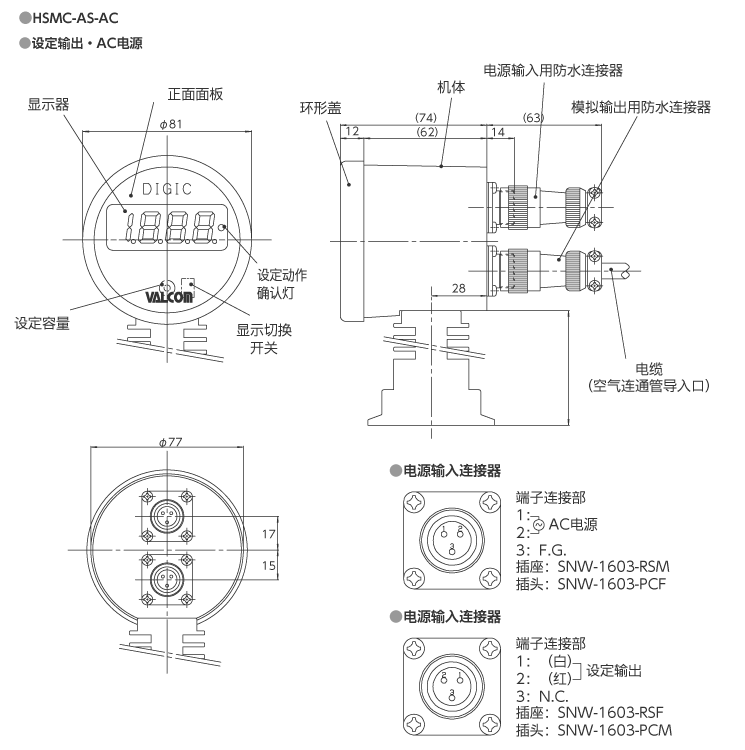

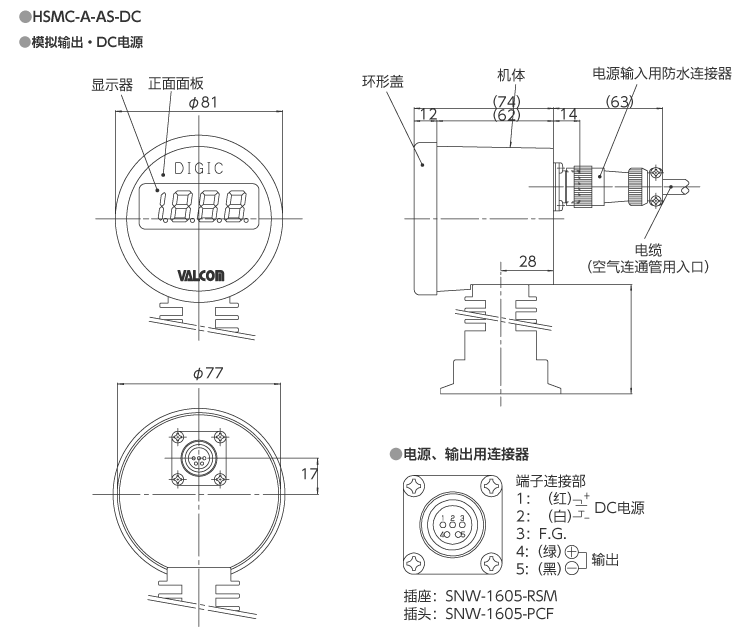

外形尺寸（单位：mm）
卫生型压力表
