NEW

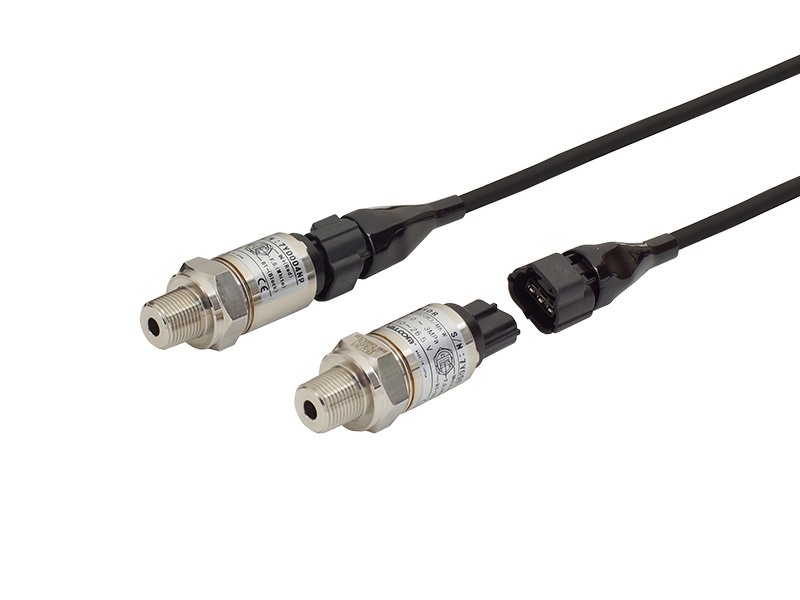

高低温区兼容型放大器内置压力传感器
VESZ2000/3000 series0～2MPa
0～3MPa
0～3MPa
- 兼容高低温区域（-40～+120℃）
- 小型机体，且实现了高精度、抗噪声及防水性能
- 最适合于冷冻机制冷剂测量等严格温度条件下使用
| 测量介质 | 水、油、气体等不会腐蚀SUS316L＋SUS304的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量0～2MPa、0～3MPa |
| 输出种类 | VESZ2000：4.76～20mA(-0.1MPa时 4mA输出计算值) VESZ3000：4.52～20mA(-0.1MPa时 4mA输出计算值) |
规格
| 额定容量 | VESZ2000：0～2MPa(-0.1～0MPa可使用) |
|---|---|
| VESZ3000：0～3MPa(-0.1～0MPa可使用) | |
| 输出信号 | VESZ2000：4.76～20mA(-0.1MPa时 4mA输出计算值) |
| VESZ3000：4.52～20mA(-0.1MPa时 4mA输出计算值) | |
| 非线性 | ±0.5%R.C.以下 |
| 滞后 | ±0.5%R.C.以下 |
| 综合精度 | ±1.5%R.C.以下(-40～-20℃) ±1.0%R.C.以下(-20～+85℃) ±1.5%R.C.以下(+85～+120℃) |
| 温度补偿范围(测量介质温度) | -40～120℃(0～+95%R.H. 不可结露、结冰) |
| 允许温度范围(测量介质温度) | -40～120℃(0～+95%R.H. 不可结露、结冰) |
| 响应性 | 5msec.以下 |
| 允许负载电阻 | 11.5V：150Ωmax. 24V：500Ωmax. |
| 最大压力 | 150%R.C |
| 绝缘阻抗 | 10MΩ以上(DC50V) |
| 受压接液部材质 | SUS316L+SUS304 |
| 连接螺丝 | R3/8 |
| 推荐紧固扭矩 | 20N・m |
| 最大紧固扭矩 | 30N・m |
| 耐水性 | IP×7(连接对象连接器时) |
| 电源 | DC12V、DC24V(10～26.5V) |
| 质量 | 约180g(不包含电缆) |
| 防护结构(主体) | IP×7(连接对象连接器时) |
| 适合规格 | 欧盟RoHS指令(EN50581) EMC指令(EN61326-1,EN61326-2-3) |
| 电缆 | 0.5SQ×3芯屏蔽电缆2m（标准） |
| 配件 | 试验报告单1份、使用说明书 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 高低温区兼容型放大器内置压力传感器 | |
| 2.模拟输出 | ○ | Z | VESZ2000：4.76～20mA VESZ3000：4.52～20mA |
|
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 |
| 2000D | 2MPa | 0～2MPa(-0.1～0MPa可使用) | ||
| 3000D | 3MPa | 0～3MPa(-0.1～0MPa可使用) | ||
| 4.连接螺丝 | ○ | R3 | R3/8 | |
| 5.电缆长度 | 2m | 2m 标准 | ||
| 5m | 5m 选配 | |||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||

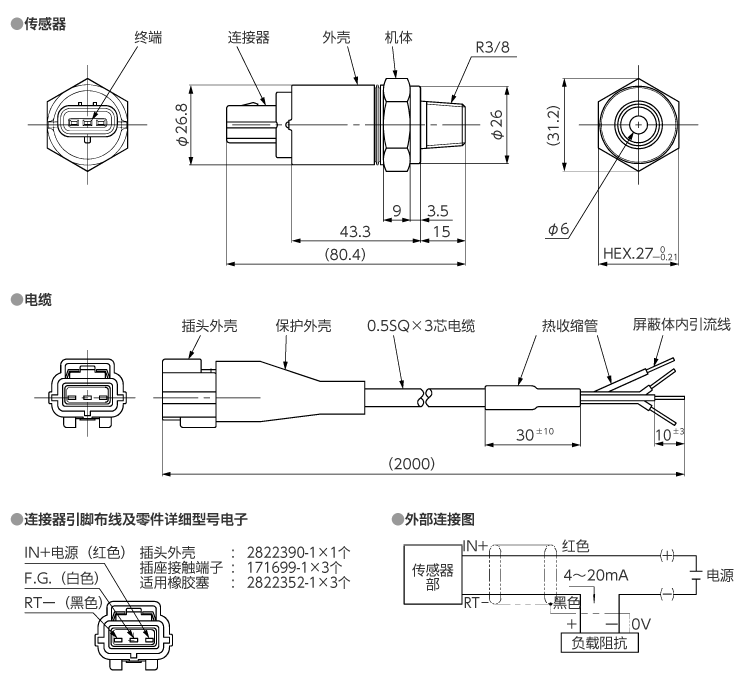

外形尺寸（单位：mm）
压力传感
