规格
| 额定输出 | 拉伸 1mV/V±1% 压缩 1mV/V±2% |
|---|---|
| 非线性 | ±0.2%R.C. |
| 滞后 | ±0.2%R.C. |
| 零点平衡 | -0.2～0.2mV/V |
| 零点的温度影响 | ±0.2%R.C./10℃ |
| 输出的温度影响 | ±0.2%R.C./10℃ |
| 允许过载 | 200%R.C.(0.5～50kN:150%R.C.) |
| 静态极限侧向力 | 100%R.C.(※1) |
| 允许震动幅度 | 80%(50～200N,50kN：70%) |
| 温度补偿范围 | -10～70℃（不可结露、结冰） |
| 允许温度范围 | -30～85℃（不可结露、结冰） |
| 输入阻抗 | 250〜400Ω（0.5〜50kN：300〜450Ω） |
| 输出阻抗 | 200〜400Ω（0.5〜50kN：145〜450Ω） |
| 推荐外加电压 | 5V |
| 外加电压范围 | 0.5～12V |
| 绝缘阻抗 | 1000MΩ以上 |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | φ3mm 4芯屏蔽电缆 1.5m直接连接 |
- 蠕变30分钟：±0.2%R.C.
- (※1) 1,5kN：50%R.C., 10kN：18%R.C., 20kN：6%R.C., 50kN：8%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | A-0.1 | B | C | E | F | G | M | R | Y | Z | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VU9C-50N | 50N | 0.008mm±15% | - | - | - | - | - | - | - | - | - | - | 约75g | |
| VU9C-100N | 100N | - | - | - | - | - | - | - | - | - | - | |||
| VU9C-200N | 200N | - | - | - | - | - | - | - | - | - | - | |||
| VU9C-0.5KN | 0.5kN | 0.018mm±15% | 26 | 44.5 | 29.5 | 13 | 9.9 | 13.5 | M5 | 20 | 约5.5 | 2.7 | 约100g | |
| VU9C-1KN | 1kN | |||||||||||||
| VU9C-2KN | 2kN | 60 | 28.5 | 21 | 16 | 21 | M10 | 40 | 5 | |||||
| VU9C-5KN | 5kN | 0.03mm±15% | ||||||||||||
| VU9C-10KN | 10kN | 0.05mm±15% | ||||||||||||
| VU9C-20KN | 20kN | 0.09mm±15% | ||||||||||||
| VU9C-50KN | 50kN | 0.14mm±15% | 46 | 84 | 40 | 28 | 21.5 | 28 | M16×1.5 | 80 | 8 | 约400g |

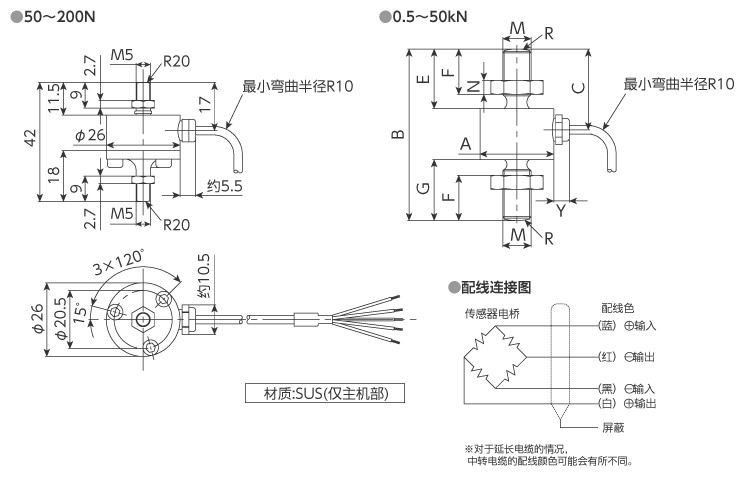

外形尺寸（单位：mm）

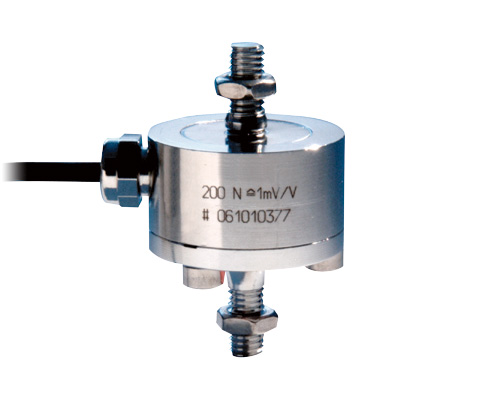

荷重计
