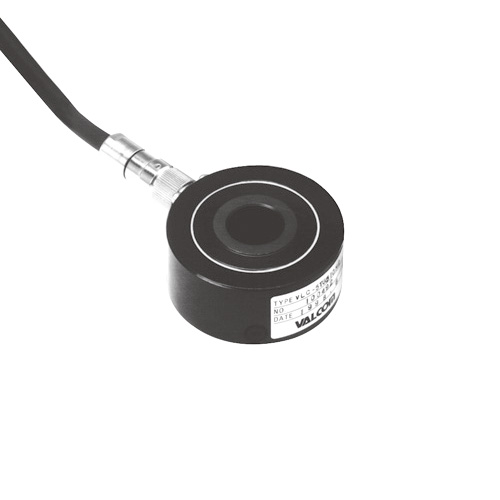

小型垫圈式荷重计
VLC-G510A series
20kN～50kN
- 可安装到任何场所的小型中心孔型
- 耐曲电缆标准5m
规格
| 额定输出 | 0.850～1.150mV/V |
|---|---|
| 非线性 | ±1%R.C. |
| 滞后 | ±1%R.C. |
| 重复性 | ±1%R.C. |
| 零点平衡 | -0.050～0.050mV/V |
| 零点的温度影响 | ±0.2%R.C./10℃ |
| 输出的温度影响 | ±0.2%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -5～60℃（不可结露、结冰） |
| 允许温度范围 | -10～75℃（不可结露、结冰） |
| 输入阻抗 | 343.0～357.0Ω |
| 输出阻抗 | 343.0～357.0Ω |
| 推荐外加电压 | 8V以下 |
| 最大外加电压 | 12V |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) |
| 防护结构 | 相当于IP60（仅主体部分）(注1) |
| 电缆 | φ6mm 4芯屏蔽机耐曲电缆 (KDF-SB)5m |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | D | 质量 |
|---|---|---|---|---|---|
| VLC-20KNG510A | 20kN | 约0.02mm | 20 | 约500g | |
| VLC-50KNG510A | 50kN | 24 |
- ※为包含电缆在内的质量。

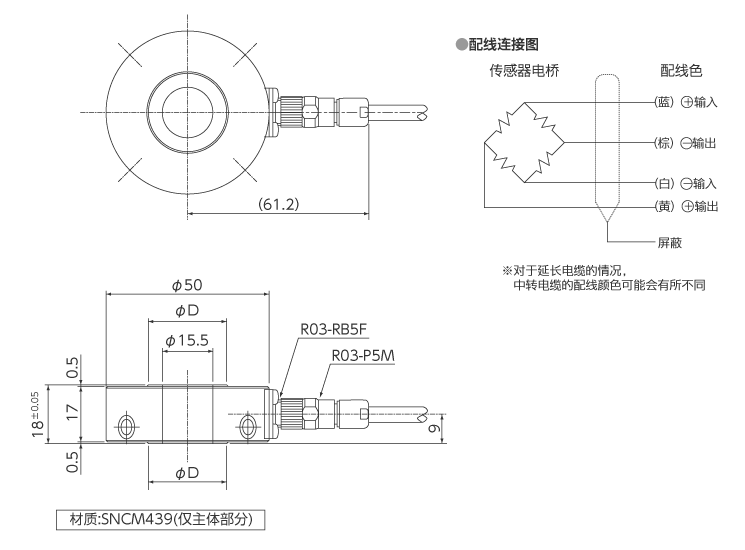

外形尺寸（单位：mm）
荷重计
