按订单生产

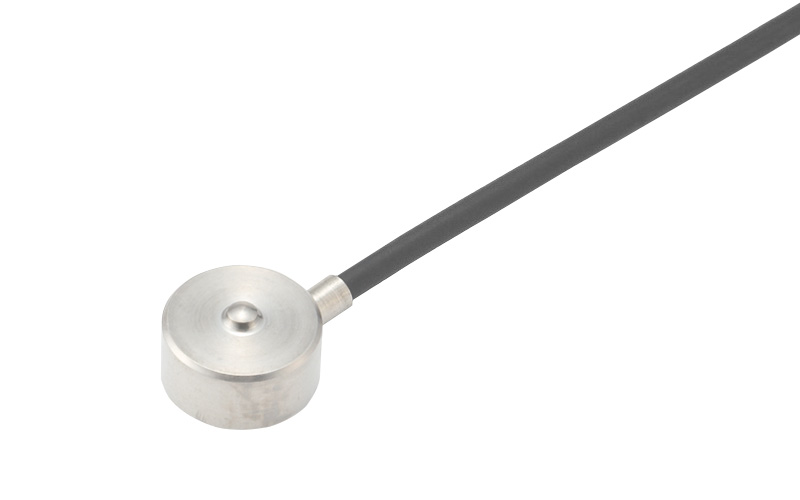

防滴、超小型负载按钮式荷重计
VLC-003/004 series
20N～1kN
- 防滴结构相当于IP65等级
- 超小型
规格
| 额定输出 | 0.500～1.500mV/V |
|---|---|
| 非线性 | ±1%R.C. |
| 滞后 | ±1%R.C. |
| 重复性 | ±0.5%R.C. |
| 零点平衡 | -1.000～1.000mV/V(20N・50N)(※1) |
| 零点的温度影响 | ±2%R.C. /10℃(100N～1kN：±1%R.C./10℃) |
| 输出的温度影响 | ±2%R.C. /10℃(100N～1kN：±1%R.C./10℃) |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | 0～50℃(100N～1kN：-10～60℃) （不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 输入阻抗 | 345.0～355.0Ω |
| 输出阻抗 | 345.0～355.0Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 7V |
| 绝缘阻抗 | 500MΩ以上(DC 50V) |
| 防护结构 | 相当于IP65 熔接密封型(注1) |
| 电缆 | φ2mm 4芯屏蔽耐热聚乙烯护套电缆3m (100N～1kN:φ3mm 4芯屏蔽氯丁二烯护套电缆3m) |
- (※1)-0.100～0.100mV/V(100N～1kN)
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-20N-004 | 20N | 约0.01mm | 约30g | |
| VLC-50N-004 | 50N | |||
| VLC-100N-003 | 100N | 约60g | ||
| VLC-200N-003 | 200N | |||
| VLC-500N-003 | 500N | |||
| VLC-1kN-003 | 1kN |
- ※为包含电缆在内的质量。

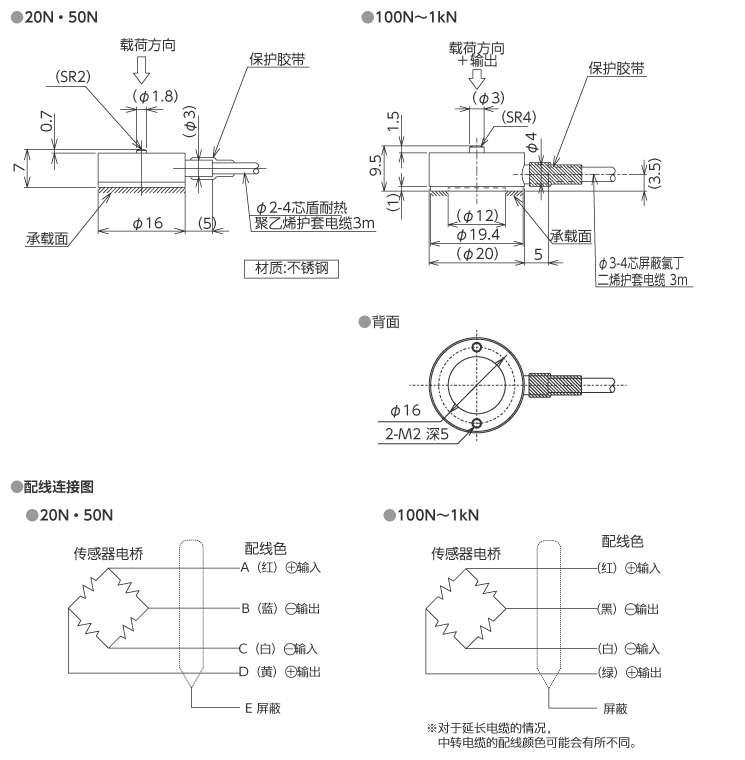

外形尺寸（单位：mm）
荷重计
