φ81智能圆形数字压力表
VSMC series0.5MPa～100MPa

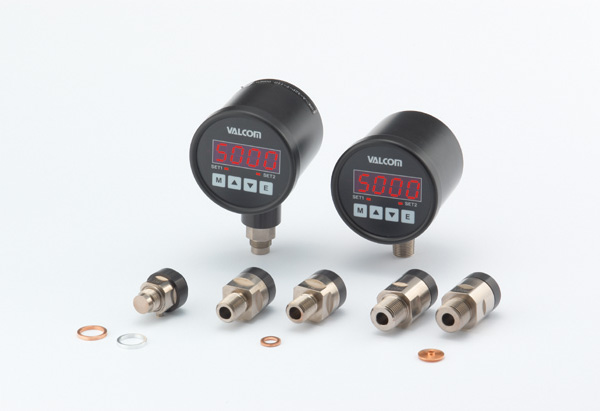

※根据规格不同，形状可能会与图片有些差别。
- 2设定输出+4～20mA输出（带模拟输出比例缩放功能）
- 配备微电脑的多功能型产品
- AC电源为AC90～240V
- 标配零点漂移、跟踪零点、循环检查、移动平均等功能
| 测量介质 | 空气、气体、水、油等不会腐蚀15-5PH（析出硬化系不锈钢）的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 备有可测量中高压100MPa以下的各系列压力传感器（压力传感器部分参考左图） |
规格
| 显示 | 4桁 红色LED（字符高14.2mm） | |
|---|---|---|
| 测量显示量程 | 对于1.000mV/V输入，以5000显示分辨率按照测量型式来指定显示（校准）范围 （表示比例缩放値max.5000） |
|
| 显示精度 | ±0.1%F.S.±1digit（at 23±5℃）※综合精度取决于传感器规格 | |
| 采样速度 | 1～500次/秒 可变更 | |
| 显示变速速度 | 1～25次/秒 可变更 | |
| 比较设定输出 | 输出点数 | 2点（设定值可任意设定）Hi设定：測定値≧设定値=输出ON |
| 比较条件 | Low设定：測定値≦设定値=输出ON （2点均可任意设定为Hi或Low） |
|
| 比较设定范围 | -5000～5000 | |
| 滞后设定范围 | 0～999 | |
| 比較周期 | 与采样率同步化 响应延迟时间≒（1/采样速度）×（移动平均值）［秒］ |
|
| 接点额定 | 光电继电器输出 AC/DC兼用 负载电压240V、负载电流120mA以下 |
|
| 模拟输出 | 输出種別 | 4～20mA（输出范围可任意设定） |
| 输出精度 | 0～1000显示±0.2%F.S.（相对于显示缩放值为±2digit） | |
| 允许负载电阻 | 500Ω以下 | |
| 环境温度范围 | 0～50℃（不可结冰） | |
| 使用湿度范围 | 35～85%RH（不可结露） | |
| 防护等级 | IP65防护等级 | |
| 电源[耗电量] | 4DC24V±10%［4W以下］ 7AC90～240V（任选）［6VA以下］ |
|
| 其他功能 | 零点漂移功能、跟踪零点功能、移動平均设定功能、 回路检查功能、超量程报警（在测量极限处闪烁）等 |
|
| 材质 | 机身/环形盖：铸铝 正面面板：铝材 （表面膜：聚酯膜） |
|
| 质量 | 约500g(不包含电缆) | |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 电源用及输出用的连接器各1个（※1） |
|
- （※1）其他配件参考“配件/选配”页面。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VSMC | φ81 2设定输出・4～20mA输出搭載 丸形数字压力表 | |
| 2.传感器连接 | ○ | AS | 传感器下方直连无边缘 | |
| 3.模拟输出 | ○ | 3 | 4～20mA | |
| 4.设定输出数 | ○ | 2P | 2点光电继电器a触点输出 | |
| 5.电源 | 4 | DC24V | ||
| 7 | AC90～240V（任选） | |||
| 6.校准量程 | 请指定不低于额定容量50%的校准量程 ※请参考压力传感器选择一览表指定 |
|||
| 7.电缆连接形状 | ○ | W | 防水连接器 | |
| 8.传感器类型 | T | VPRT 或 VPRTF | 详细信息请参考压力传感器选择一览表 | |
| Q | VPRQ 或 VPRQF | |||
| F | VPRF | |||
| 9.额定容量 | 001MPG | 1MPa | ||
| 002MPG | 2MPa | |||
| 005MPG | 5MPa | |||
| 010MPG | 10MPa | |||
| 020MPG | 20MPa | |||
| 035MPG | 35MPa ※仅传感器Q型 | |||
| 050MPG | 50MPa | |||
| 100MPG | 100MPa ※仅传感器T・Q型 | |||
| 10.安装螺纹形状 ※可选择的形状因传感器而异 |
R3 | R3/8（对象机型：VPRT/VPRQ） | ||
| G3 | G3/8（对象机型：VPRTF/VPRQF/VPRF） | |||
| R4 | R1/2（对象机型：VPRT-100MP） | |||
| G4 | G1/2（对象机型：VPRTF-100MP/VPRQF-100MP） | |||

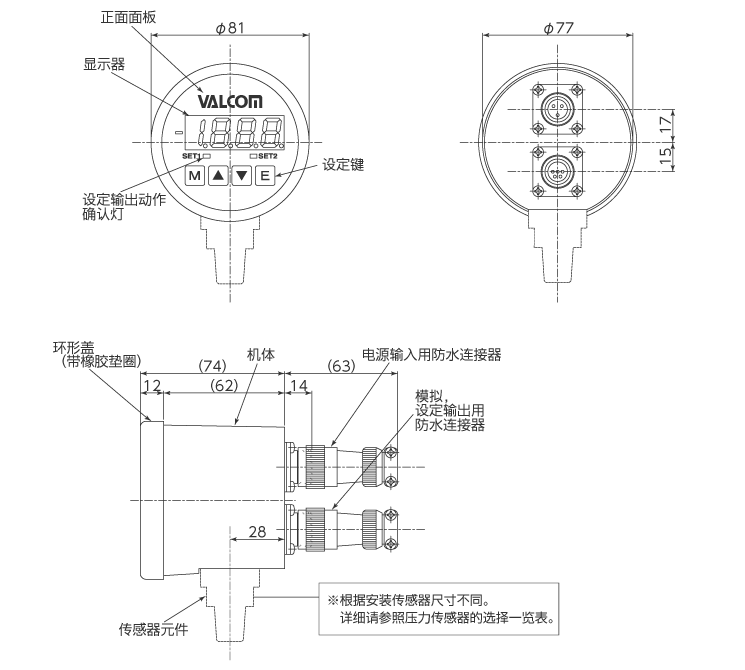

外形尺寸（单位：mm）
| 压力传感器选择一览表 | ||||||
|---|---|---|---|---|---|---|
| 压力传感器 | VPRF | VPRT | VPRTF | VPRT | VPRTF | |
| 连接螺丝 | G3/8 | R3/8 | G3/8 | R1/2 | G1/2 | |
| 额定容量 | 1～50MPa | 1～50MPa | 100MPa | |||
| 图纸 |  |
 |
 |
|||
| 压力传感器 | VPRQ | VPRQF | VPRQF | |||
| 连接螺丝 | R3/8 | G3/8 | G1/2 | |||
| 额定容量 | 1～50MPa | 100MPa | ||||
| 图纸 |
●1～35MPa
|
●50MPa
|
●100MPa
|
|||

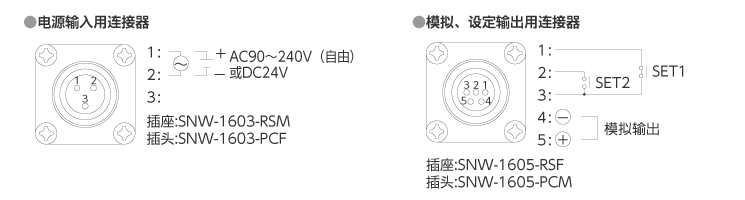

端子连接图
数字压力表
