带比较设定1输出圆形数字压力表
VPMC series（直接连接传感器带比较设定1输出）50kPa～1700kPa
50kPa abs～1700kPa abs
50kPa abs～1700kPa abs

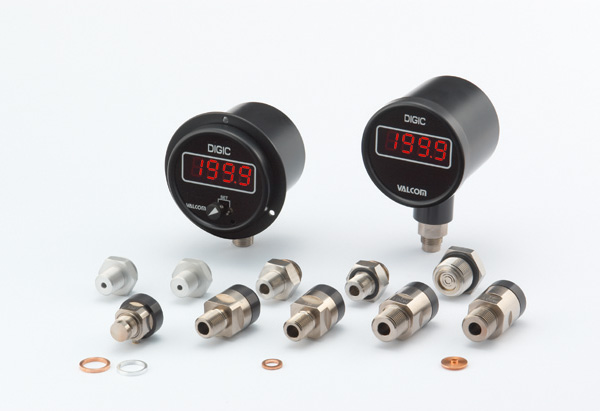

※根据规格不同，形状可能会与图片有些差别。
- 标配有比较设定输出1点
- 大型数字显示约15mm（字符高度）3½位，方便查看
- VPMC与每个传感器直接连接，成对校准的高精度数显压力表
| 测量介质 | 空气、燃气、水、油等各种介质 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可进行正压、负压力、连成压及绝对压力的测量 |
| 测量范围 | 备有各个系列的可以测量低压、绝对压力、中高压100Mpa的压力传感器 （压力传感器部分参考左侧图片） |
规格
| 显示 | 1999 3 ½位 高辉度红色LED（字符高约15mm） |
|---|---|
| 显示转换速度 | 3次/秒（标准）、请在1～15次/秒内指定次数 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃（不可结冰） |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | φ98×74（D:不含突出部） |
| 质量 | 约600g（随规格而不同） |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 |
- （※1）请累计压力传感器选择一览表中选择的压力传感器的精度。
型号选择
压力传感器的选择
压力传感器的规格与型式请参考一览表，并指定型式。
例：VPMC - A - 1.000MPa - 1VAM(H)△P - 1 / VPRQ - 1MP
例：VPMC - A - 1.000MPa - 1VAM(H)△P - 1 / VPRQ - 1MP
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | 兼容布尔登管带比较设定1输出数字压力的放大器 | |||
| 2.传感器连接 | A | 下方直连（有边缘） | ||||
| AS | 下方直连（无边缘） | |||||
| B | 背面直连（有边缘） | |||||
| 3.显示与校准量程 | 请指定不低于额定容量50%的校准量程 ※请参考压力传感器选择一览表进行指定 |
|||||
| 4.设定输出数 | ○ | - | 输出种类 | 响应频率 | 允许过载 | |
| 1VA | 1设定/光电耦合器输出 | 0.5msec.以下 | AC/DC250V 0.1A 峰值400V |
|||
| 5.设定方式 | 无填写 | 内部设定型 | ||||
| M | 外部设定旋钮型 | |||||
| 6.输出类型 | H | 上限输出 | ※订货时请务必指定 | |||
| L | 下限输出 | |||||
| 7.滞后指定 | 无填写 | 滞后=△P无设置 | ||||

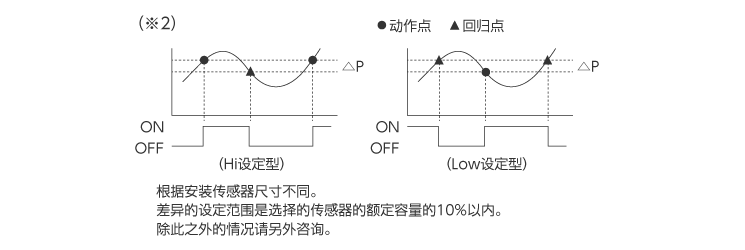

| △P | 滞后=△P设置可用 滞后设定可変范围=传感器额定容量的10%以内 请参考（※2） |
|||||
| 5.电源［耗电量］ | 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | |||||
| 2 | AC200V [2VA] | |||||
| 22 | AC220V [2VA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [100mA] | |||||
| 6.显示转换速度 (选配) |
显示转换速度 标准3次/秒 选配（ 次/秒） ※请在1～15次/秒内指定次数 |
|||||

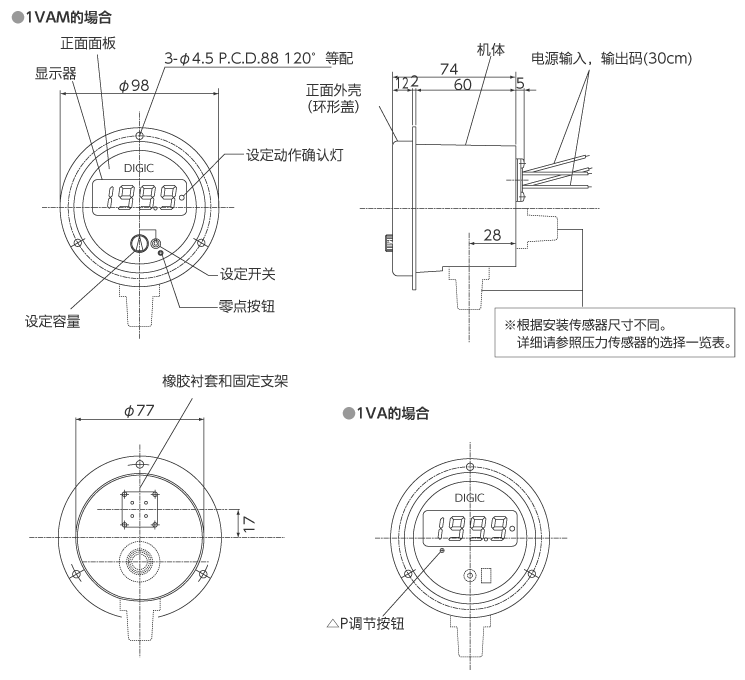

外形尺寸（单位：mm）
| 压力传感器选择一览表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 压力传感器 | 生产结束 VPMR |
生产结束 VPMG |
VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 连接螺丝 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 额定容量 | 5～350kPa | 50kPa （ 或 abs） |
100～700kPa （ 或 abs） |
100～1700kPa （ 或 abs） |
||||
| 图纸 |  |
 |
 |
|||||
| 压力传感器 | VNF | VPRF | VPRT | VPRTF | ||||
| 连接螺丝 | G3/4 | G3/8 | R3/8 | G3/8 | ||||
| 额定容量 | 100～1700kPa（ 或 abs） | 1～50MPa | 1～50MPa | |||||
| 图纸 |  |
 |
 |
|||||
| 压力传感器 | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |||
| 连接螺丝 | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |||
| 额定容量 | 100MPa | 1～50MPa | 100MPa | |||||
| 图纸 |
|
●1～35MPa
●50MPa
|
●100MPa
|
|||||
滞后（旋钮调节）

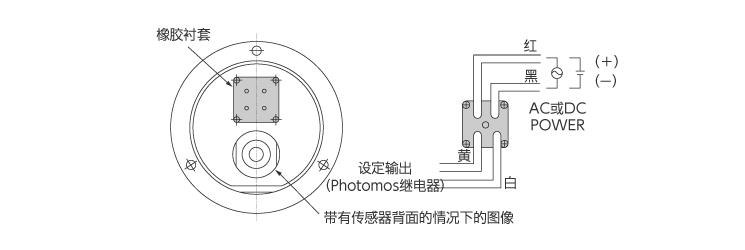

电源・输出规格
数字压力表
