兼容布尔登管带比較设定1输出圆形数字读数(压力 或 负荷)

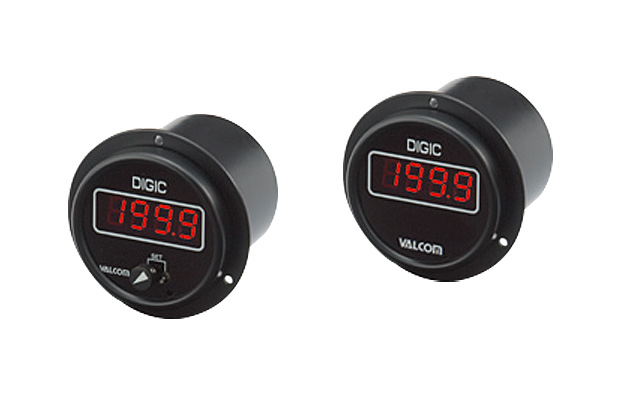

VPMC series 传感器分离式型带比较设定输出
※根据规格不同，形状可能会与图片有些差别。
请与压力传感器或荷重计组合使用
- 标配有比较设定输出1点
- 大型数字显示约15mm(字符高度)、3½位方便阅读的显示
- VPMC与各个传感器都是包括传感器电缆长度在内经过成对校准的高精度数字仪表
| 可以组合的传感器 | 可以与所有机型的压力传感器及荷重计组合使用 |
|---|---|
| 传感器规格 | 请参照压力传感器、荷重计 |
| 放大器与传感器的校准 | VPMC放大器与压力传感器或载荷传感器成对校准 放大器与传感器采用同一序列No.进行管理 |
规格
| 显示 | 1999 3 ½位 高辉度红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 3次/秒(标准)请在1～15次/秒内指定次数 |
| 精度 | ±0.05%F.S.±1digit |
| 环境温度范围 | 0～55℃(不可结冰) |
| 使用湿度范围 | 0～90%RH（不可结露） |
| 外形尺寸 | φ98×74(D:不含突出部) |
| 质量 | 约600g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份(※1) |
- ※1 附件信息请参考此处。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | 兼容布尔登管带模拟输出圆形数字(压力 或 负荷)指示器 | ||
| 2.传感器连接 | ○ | P | 分开 | ||
| 3.载荷类型 | 无填写 | 与压力传感器组合时，不需要指定型式 | |||
| PS | 仅在与荷重计组合时指定 | 压缩 | |||
| PL | 拉伸 | ||||
| PSL | 拉伸压缩 ※在拉伸压缩下使用时，请在标识上加入±符号 |
||||
| 4.校准量程 | 校准量程指定例 | 在压力的情况下: 1.000MPa(0～1.000)MPa 500kPa(0～500)kPa ±100.0kPa(-100.0～100.0)kPa |
|||
| 载荷的情况: 20.0kN(0～20.0)kN 100.0kN(0～100.0)kN ±1.00kN(-1.00～1.00)kN |
|||||
| 5.电缆连接形状 | 无填写 | 请填写要组合的压力传感器的连接器形状 | 标准连接器 | ||
| W | 防水连接器 | ||||
| S | 电缆直出 | ||||
| 6.设定输出数 | - | - | 输出种类 | 响应时間 | 允许过载 |
| 1VA | 1设定/PhotoMOS继电器/内部设定微调型 | 0.5msec.以下 | AC/DC 250V 0.1A 峰值400V |
||
| 1VAM | 1设定/PhotoMOS继电器/外部设定旋钮型 | 0.5msec.以下 | |||
| 7.输出类型 | H | 上限输出 | 订购时请务必指定 | ||
| L | 下限输出 | ||||
| 8.滞后指定 (旋钮调节) |
无填写 | 滞后=△P无设置 | |||
| △P | 滞后=△P设置可用 滞后设定可変范围=传感器额定容量的10%以内 (※2)下図ご参照ください |
||||
| 9.电源[耗电量] | 1 | AC100V[2VA] | |||
| 11 | AC110V[2VA] | ||||
| 2 | AC200V[2VA] | ||||
| 22 | AC220V[2VA] | ||||
| 4 | DC24V[100mA] | ||||
| 5 | DC12V[100mA] | ||||
| 10.显示转换速度 (选配) |
显示转换速度 标准3次/秒 选配( 回/秒) ※请在1～15次/秒内指定次数 |
||||

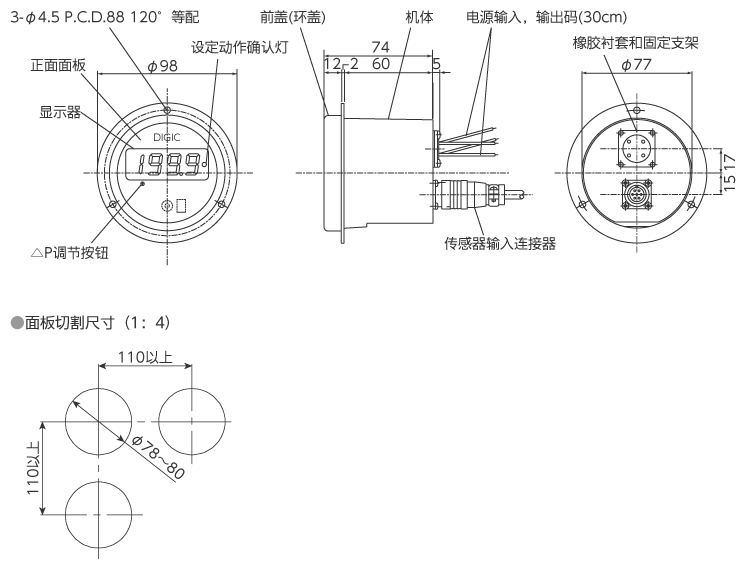

外形尺寸（单位：mm）

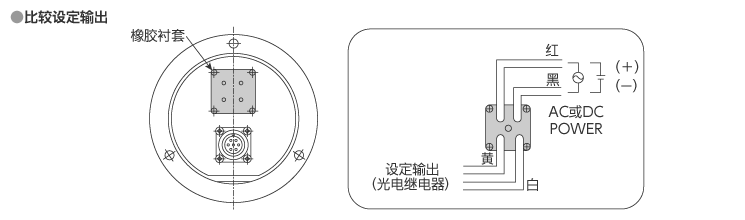

电源・输出规格（比较设定输出）

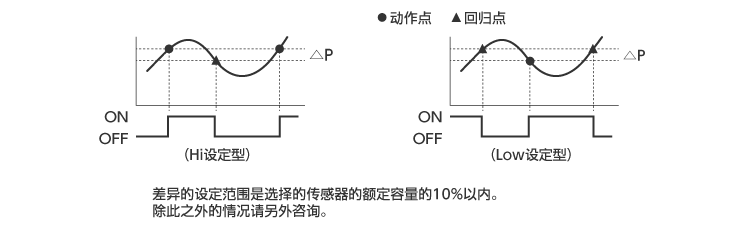

滞后（旋钮调节）
