トランスフォルム組立イメージ
受圧接液部材質対応表
●=SUS316L電解複合研磨(Rz0.7μm・Ra0.2μm) ○=ハステロイC-276相当電解複合研磨(Rz0.7μm・Ra0.2μm)
◎=SUS329J4Lバフ研磨(#400)
| ネジマウント定格容量 | 50kPa | 100kPa | 200kPa | 300kPa | 500kPa | 1000kPa | 3MPa |
|---|---|---|---|---|---|---|---|
| 選択可能な接液部材質 | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | ● |
テーラー型突き出しフランジ

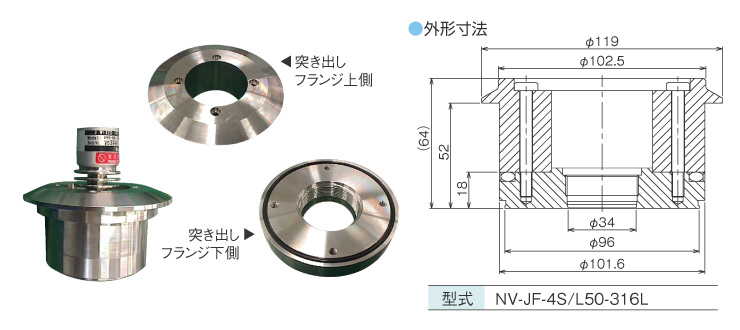

ヘルール4S突き出しフランジ

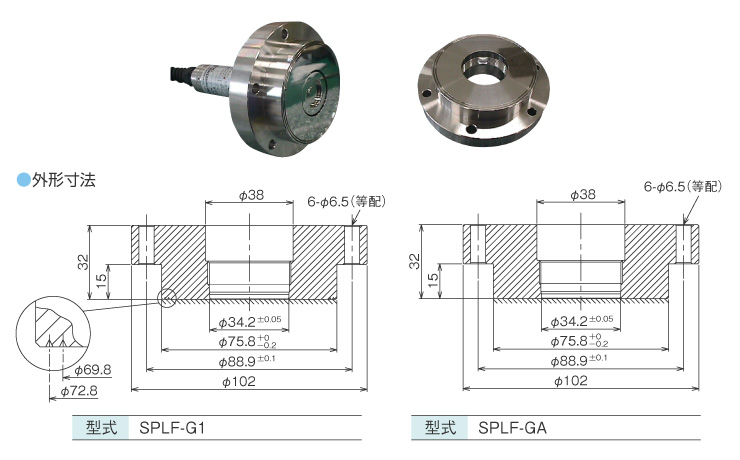

特殊突き出しフランジ

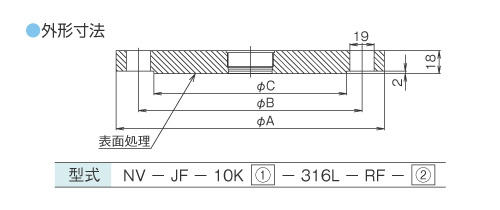

JIS10Kフランジ
| 型式 | 備考 | A | B | C | ボルト穴数 | |
|---|---|---|---|---|---|---|
| ①配管径 | 50A | φ60.5 | 155 | 120 | 96 | 4 |
| 80A | φ89.1 | 185 | 150 | 126 | 8 | |
| 100A | φ114.3 | 210 | 175 | 151 | 8 | |
| ②表面処理 | SPE | 電解研磨(Rz0.7μm・Ra0.2μm) | ||||
| SPBF | バフ研磨(#400) | |||||
| 無記入 | 切削仕上げ(Ra0.8) | |||||

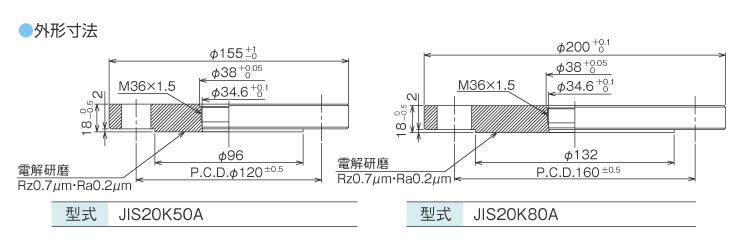

JIS20Kフランジ
組み合わせアンプ
| NSMS-A6VB | HSSC |
|---|---|
| NSMS-A6VB セパレート | HSSC セパレート |
| HSSC-A6V(B) | VHS ケーブル直出しS型 |
| HSSC-A6V(B) セパレート | VHS 端子箱T型 |
| HSSC-A6 | HSMC2 |
| - | HSMC |
共通仕様
| 定格レンジ | 50, 100, 200, 300, 500kPa 1000kPa, 3MPa |
|---|---|
| 材質 | 受圧部：SUS316L フランジ部：SUS316L |
| 常温精度 | ±0.3%R.C.(300, 500, 1000kPa, 3MPa) ±0.35%R.C.(50, 100kPa) |
| 零点の温度影響 | ±0.35%R.C./10℃ (定格300, 500, 1000kPa, 3MPa) ±0.5%R.C./10℃ (定格50, 100kPa) |
| 出力の温度影響 | ±0.35%R.C./10℃ (定格300, 500, 1000kPa, 3MPa) ±0.5%R.C./10℃ (定格50, 100kPa) |
