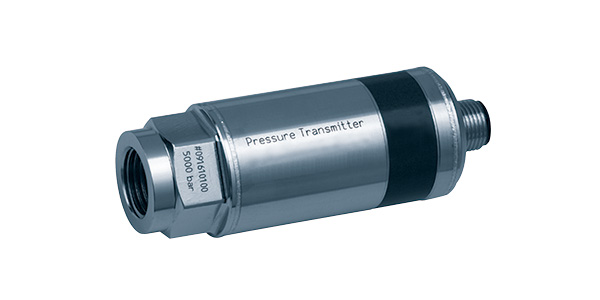

超高圧用高精度アンプ内蔵圧力センサ(0.5~10V)
P2VA1 series
2000bar~5000bar

P2VA1

製造元:
Hottinger Brüel & Kjær GmbH (ドイツ)

  • 電圧出力DC0.5~10V
  • 高精度
  • 溶接の継ぎ目が無く、高信頼性および高耐久性
測定媒体 水・油・ガス等SUSを腐食させない媒体
測定種類 正圧の測定が可能
測定範囲 定格容量 2000, 3000, 5000bar
出力種類 DC0.5~10V

仕様 (機械的入力特性)

圧力タイプ 絶対圧力
精度等級 0.3%R.C.
初期値 0bar
標準温度における動作範囲 0~約110%
標準温度における限界圧 150%
テスト圧 200%(5000bar:150%)
動的圧力 許容圧力 100%
許容振動振幅
(DIN50 100に基づく)
70%
自己体積 0.8cm³
コントロール部体積 1.5mm³
被測定物接触部の材質 1.4542(計測体) 1.4301(シール)
  • ※ 受注生産品ですので詳細につきましては弊社営業部までお問い合わせください。

仕様 (出力特性)

トランスデューサの認証方式 TEDS(※1)
定格感度 0.5~10V
ゼロ信号の感度公差(工場) 2000,3000bar:<±0.010V 5000bar:±0.020V
感度公差 2000,3000bar:<±0.010V 5000bar:±0.020V
最大出力信号 10.5V
零点の温度影響(※2) 0.2%/10k
出力の温度影響(※2) 0.2%/10k
ヒステリシスを含む非直線性 0.3%
繰り返し性(DIN1319に基づく) <±0.05%
出力信号の遮断周波数 -3dB 4.5kHz
-1dB 2kHz
抵抗値(最小) 10000Ω
  • (※1)弊社営業部までお問い合わせください。プロセス入力のため、弊社VGMHおよびVGM4には繋がりません。
  • (※2)ブリッジ印加電圧の定格範囲における10kあたりの温度変化が及ぼす影響(測定値に対する比率)

仕様 (供給電圧)

標準電圧 DC24V
ブリッジ印加電圧の定格範囲 15~30V
供給電源の影響(15~30Vの変化で) 0.02%
最大消費電流 25mA
最大消費電力 <1W

仕様 (周囲環境)

標準温度 +23℃
定格温度範囲 0~+70℃
動作温度範囲 -20~+85℃
保存温度範囲 -40~+85℃
機械的衝撃試験
(DIN IEC68試験条件)
衝撃加速度 1000m/s²
衝撃パルス幅 4ms
衝撃フォーム 半正弦波
耐振性(DIN IEC68試験条件) 150m/s²

仕様 (機械的仕様)

計測範囲 2000, 3000, 5000bar
圧力導入部 2000bar:G1/4雄ネジ
3000, 5000bar:M16×1.5雌ネジ
シール 2000bar:メタル、圧力口、58°テーパーのコーンシール(取り付けの際、変換器に設置)
トランスミッタ設置 2000bar:シールは圧力トランスミッタに取り付けられる
3000, 5000bar:直接圧力トランスミッタと高圧スクリューコネクタを取り付ける
締め付けトルク 2000bar:30Nm
3000, 5000bar:30~50Nm
電気的接続 M12×1/5-pinコネクタ
取り付け位置 全方位
外径寸法 長さ(圧力接続部を除く概算) 70mm(5000barは約80mm)
最大直径(概算) 30mm
六角形の平面幅 24mm
質量 2000bar:150g
3000, 5000bar:200g(ケーブルを除く概算)
保護等級 IP67
付属品 固定スプリング付58度テーパー・コーンシール 1パック(2000barの計測範囲):オーダー番号2-9278.0371(計測範囲2000barに付属、3000, 5000barには含まれません)
接続ケーブル1本 長さ5m 雌コネクタ 耐油(PUR) M12×1ソケットコネクタ付属(5ピン):オーダー番号1-KAB166-5
別売品(※3) 雌ネジG1/4(変換器側),雄ネジM20×1.5(接続側):オーダー番号1-Adapt-G1/4-M20
雌ネジG1/4(変換器側),雄ネジG1/2(接続側):オーダー番号1-Adapt-G1/4-G1/2
固定スプリング付58度テーパー・コーンシール 1パック(2000barの計測範囲):オーダー番号2-9278.0371
接続ケーブル1本 長さ5m M12×1雌ソケットコネクタ付属(5ピン):オーダー番号3-3301.0185
接続ケーブル1本 長さ20m M12×1雌ソケットコネクタ付属(5ピン):オーダー番号1-KAB166-20
  • ※ お客様ご設計の接続部分について
    3000bar以上:M16×1.5 雌ネジ 例Nova Swiss社:高圧スクリューコネクタM16×1.5・P2V圧力電送機の六角面の中央にはリリーフ穴があります。
    3000bar以下:G/4雄ネジ(これらの計測範囲の製品に含まれる固体スプリングおよび58°テーパー・コーンシールを使用
    ライン穴の根本までの深さは17mm。Threadは少なくとも13.5mmの長さ。
    ライン穴の外形寸法は-4mm鋭角端もしくはマージン最大0.5×45° -5mm鋭角端。
  • (※3)計測範囲3000bar以下の製品のための接続アダプタ

型式の選択

型式指定例

型式選択 チェック 型式 仕様
1.基本型式 P2 超高圧用高精度アンプ内蔵圧力センサ
2.アナログ出力 VA1 DC0.5~10V
3.校正レンジ - - 定格容量 校正レンジの指定例
  2000 2000bar (0~2000)bar
  3000 3000bar (0~3000)bar
  5000 5000bar (0~5000)bar

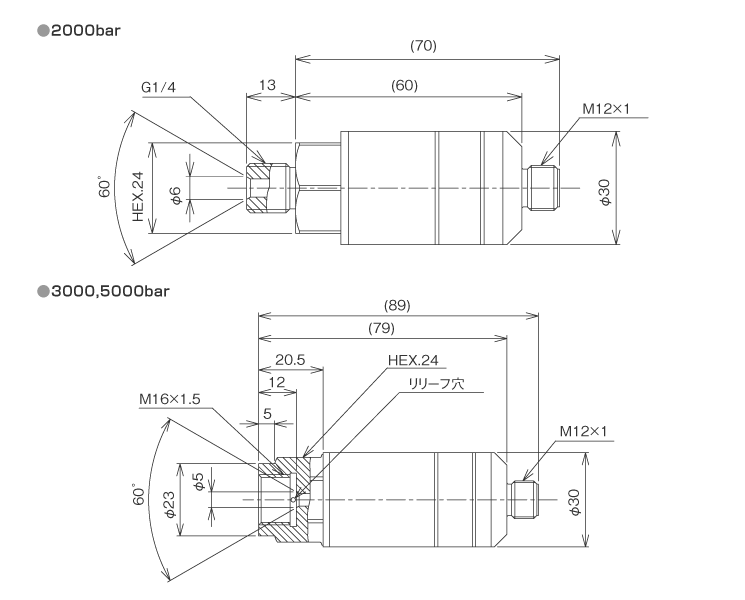

外形寸法(単位:mm)

外形寸法図

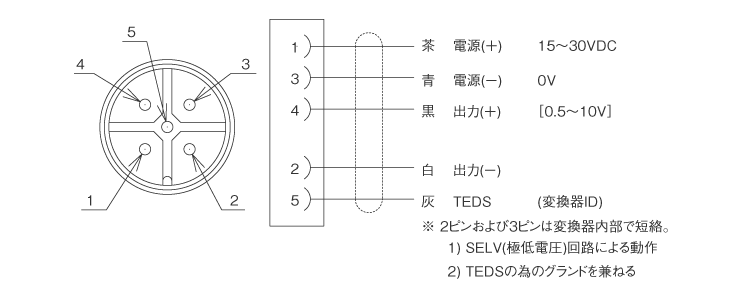

配線図

外形寸法図

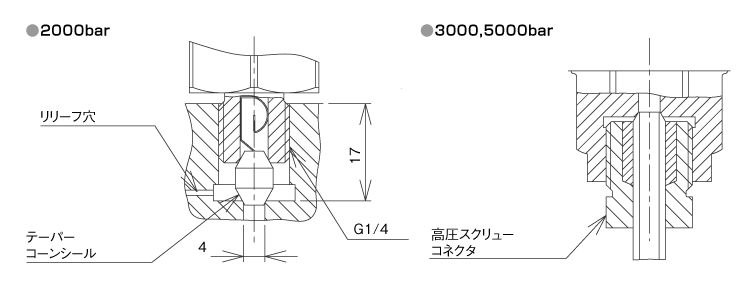

推奨取り付け

外形寸法図
