シングルポイントタイプロードセル
VPW10AC3 series
50kg~300kg

  • 高精度
  • 優れた耐環境性

仕様

定格出力 2.0±0.2mV/V
非直線性 ±0.0166%R.C.
ヒステリシス ±0.0166%R.C.
零バランス ±0.1mV/V
出力の温度影響 -10~20℃:±0.0117%R.C./10℃
-20~40℃:±0.0175%R.C./10℃
許容過負荷 150%R.C.
許容横荷重 300%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -10~50℃(結露、氷結不可)
入力抵抗 300~500Ω
出力抵抗 300~500Ω
推奨印加電圧 5V以下
印加電圧範囲 15V
絶縁抵抗 2000MΩ
保護構造 IP67 相当(注1)
ケーブル φ5.4-6芯シールドケーブル 3m
  • クリープ30分:±0.0166%R.C. 偏心誤差:±0.0233%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 最小検定目量 零点の温度影響 最大積載面
  VPW10AC3-50kg 50kg(490.3N) 10g(0.0980N) ±0.0280%R.C./10℃ 600×500mm
  VPW10AC3-100kg 100kg(980.7N) 20g(0.1961N) ±0.0280%R.C./10℃
  VPW10AC3-150kg 150kg(1.471kN) 20g(0.1961N) ±0.0186%R.C./10℃
  VPW10AC3-200kg 200kg(1.961kN) 50g(0.4903N) ±0.0350%R.C./10℃
  VPW10AC3-250kg 250kg(2.451kN) 50g(0.4903N) ±0.0280%R.C./10℃
  VPW10AC3-300kg 300kg(2.942kN) 50g(0.4903N) ±0.0233%R.C./10℃
  • 定格変位量:約0.5mm
  • 質量:約600g

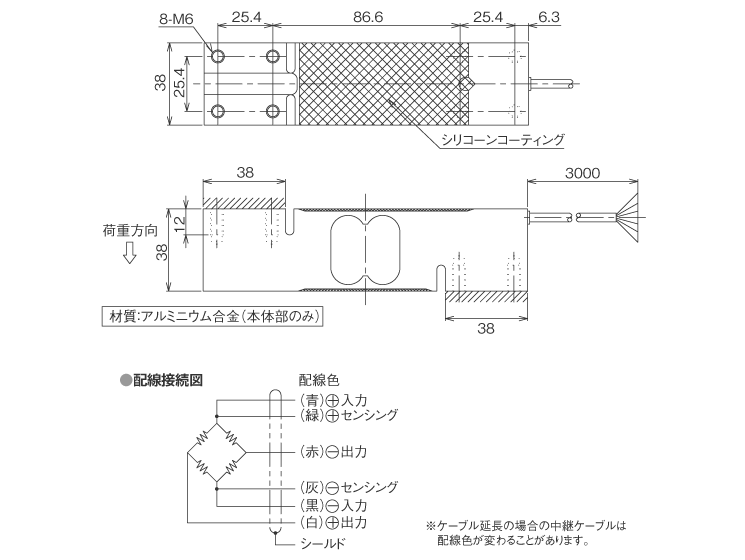

外形寸法(単位:mm)

外形寸法図
