受注生産品

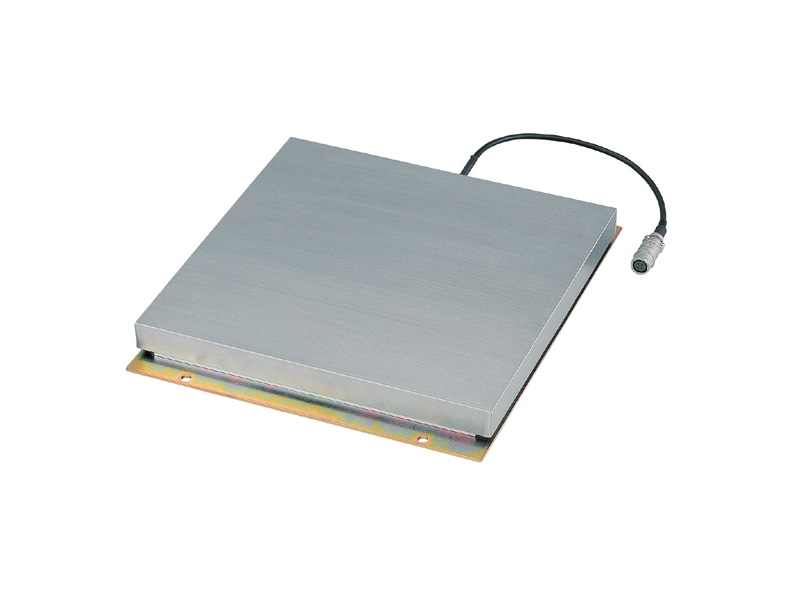

低床型ロードセル
VLTT series
50kg～200kg
- 高さ31mmの超薄型設計
- アンプ内蔵タイプもご用意
- トランスミッタ/トランスデューサ選択可能
仕様1(荷重トランスミッタ)
| 許容過負荷 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(非直線性、ヒステリシス再現性を含む)以内 |
| アナログ出力 | 4～20mA |
| 電源[消費電流] | DC24V±10% [約20mA] |
| 負荷抵抗 | 500Ω以下 |
| 温度補償範囲 | 0～50℃(結露、氷結不可) |
| 許容温度範囲 | 0～60℃(結露、氷結不可) |
| 温度ドリフト | ±1%R.C./10℃ |
| カバー材質 | SUS304 |
| ベースプレート材質 | SPCC(クロメートメッキ) |
| ケーブル | 2芯シールドケーブル UL規格対応品 |
仕様2(荷重トランスデューサ)
| 許容過負荷 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(非直線性、ヒステリシス再現性を含む)以内 |
| 定格出力 | 2mV/V±1% |
| 推奨印加電圧 | 10V DC |
| 最大印加電圧 | 12V DC |
| 温度補償範囲 | -10～50℃(結露、氷結不可) |
| 許容温度範囲 | -10～60℃(結露、氷結不可) |
| 温度ドリフト | ±1%R.C./10℃ |
| カバー材質 | SUS304 |
| ベースプレート材質 | SPCC(クロメートメッキ) |
| ケーブル | 4芯シールドケーブル UL規格対応品 |

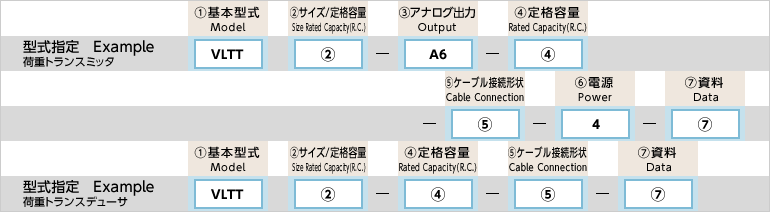

型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | VLTT | 荷重トランスミッタ(アンプ内蔵タイプ) | |
| VLTT | 荷重トランスデューサ | ||
| 2.サイズ/定格容量 (※1) |
2 | □200(50・100kgから選択可能) | |
| 3 | □250(100・200kgから選択可能) | ||
| 4 | □300(50・100・200kgから選択可能) | ||
| 5 | □420(100・200kgから選択可能) | ||
| 3.アナログ出力 | ○ | A6 | 4～20mA(2線式) ※荷重トランスミッタの場合のみ選択 |
| 4.定格容量 | 050 | 50kg | |
| 100 | 100kg | ||
| 200 | 200kg | ||
| 7.ケーブル接続形状 | S01 | 延長ケーブル 1m | |
| S02 | 延長ケーブル 2m | ||
| S03 | 延長ケーブル 3m(標準) | ||
| S04～99 | 延長ケーブル 4～99m | ||
| 8.電源 | ○ | 4 | DC24V±10% ※荷重トランスミッタの場合のみ選択 |
| 9.資料 | N | 試験成績書(3点計測)／(標準) | |
| T | トレーサビリティ書類 ※トレーサビリティ書類内訳 1:トレーサビリティ証明書、2:トレーサビリティ体系図、3:試験成績書(3点計測) |
- (※1) 定格容量により選択できないサイズがありますのでご注意ください。

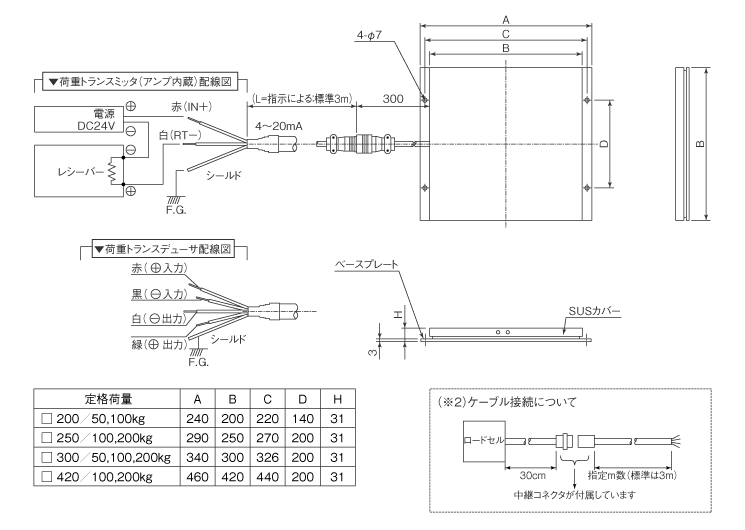

外形寸法（単位：mm）
ロードセル
