仕様
| 定格出力 | 1mV/V±0.3mV/V |
|---|---|
| 非直線性 | ±1%R.C. |
| ヒステリシス | ±1%R.C. |
| 繰り返し性 | ±1%R.C. |
| 零バランス | ±0.1mV/V |
| 推奨印加電圧 | 5V以下 |
| 最大印加電圧 | 10V |
| 入力抵抗 | 350Ω±5Ω |
| 出力抵抗 | 350Ω±5Ω |
| 絶縁抵抗 | 1000MΩ以上(DC 50V) |
| 温度補償範囲 | -5～60℃(結露、氷結不可) |
| 許容温度範囲 | -10～70℃(結露、氷結不可) |
| 零点の温度影響 | ±0.2%R.C./10℃ |
| 出力の温度影響 | ±0.5%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C.以上 |
| 保護構造 | IP60 相当(本体部のみ)(注1) |
| ケーブル | φ5-4芯シールドロボットケーブル 5m |
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | D | 質量 |
|---|---|---|---|---|---|
| VLC-20KN-512 | 20kN | 約0.01mm | 20 | 約500g | |
| VLC-50KN-512 | 50kN | 24 |
- ※ケーブル込みの質量です。
外形寸法（単位：mm）

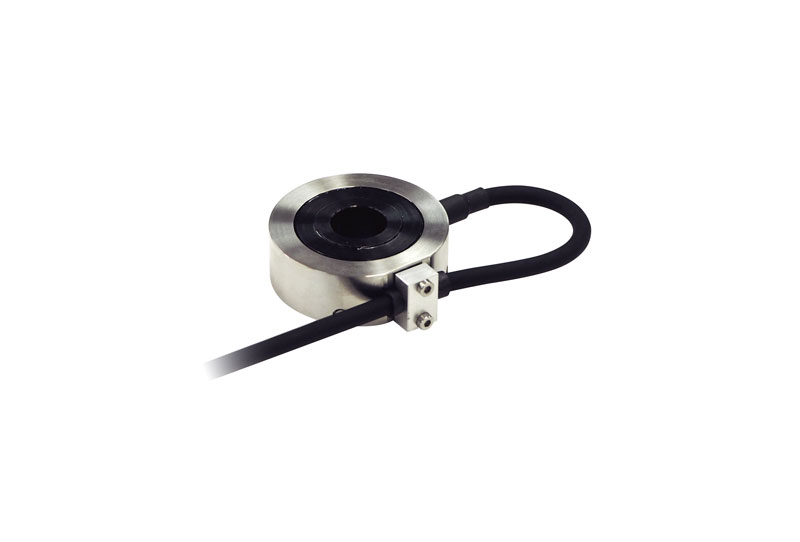

ロードセル
