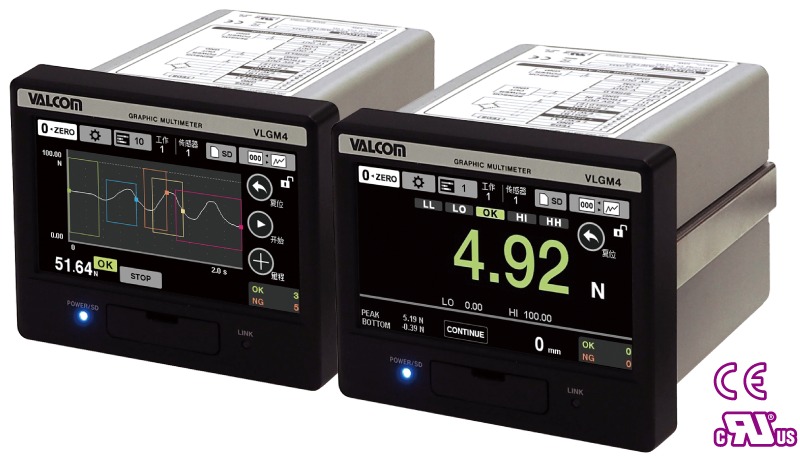

搭载实时显示波形・判定功能
采样速度
25,000次/秒・5,000次/秒

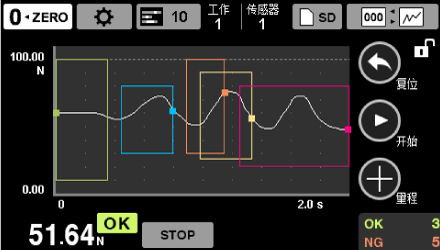

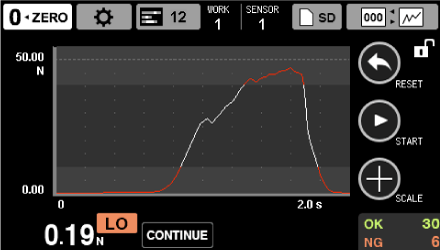

通过实时波形显示压入・锻压等随时间推移的变化值。
超过预先设定的上限・下限时通知异常・发出控制用的信号或记录判断结果等，对应可追溯性质量管理或IoT制造行业的高阶多功能仪表。
-
彩色画面显示通过清晰易读的彩色液晶显示，可直观读取判断结果或安全・危险等信息。
-

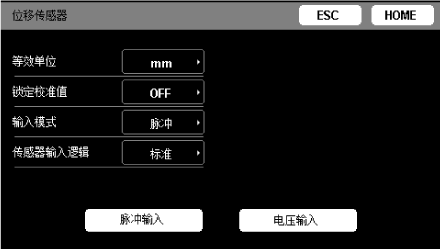

位移传感器输入位移采用（电压·脉冲）的2输入。脉冲输入（A/B相・线路驱动器（遵照RS-422））以及对应电压输入±5.2V。
-

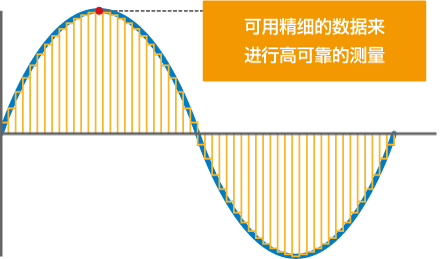

高速处理通过高速节拍时间装置能进行比较判断或精细的数据采样，可选择每秒25,000次或5,000次的采样速度。（分辨率：24bit）
-

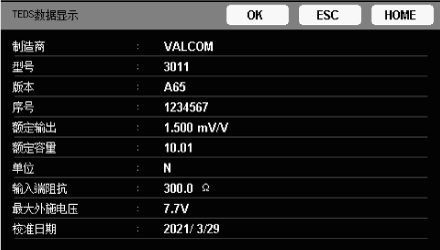

TEDS功能 (Transducer Electronic Data Sheet)除了接通电源时读取・校正传感器信息之外，还能显示・重写传感器信息。
※该功能可用于与TEDS兼容的传感器组合使用。
-

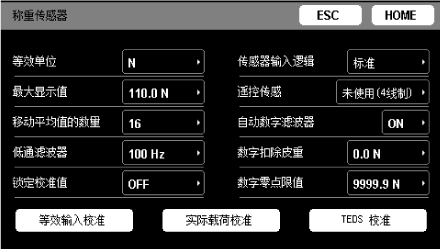

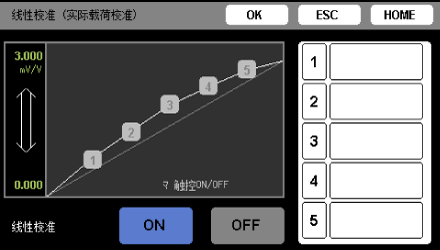

线性校准 (调整功能)通过增加校准点改善荷重测量时的线性。能可实现接近输出特性的小误差输出。（可设定5个点）
-

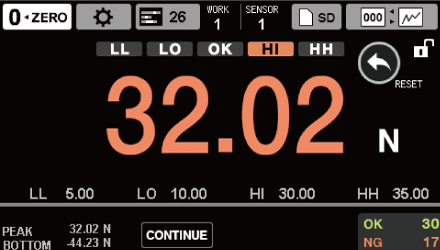

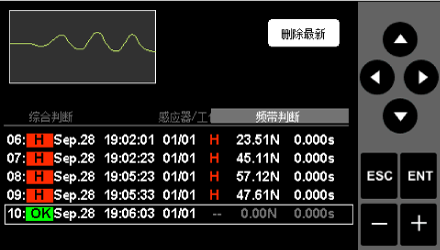

判断结果显示功能能当场确认在意的数据的判断结果。
-
数据保存主机内存

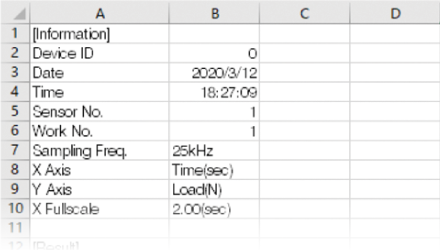

可用CSV规格保存测量数据或设定信息、判断结果等（最大70件）。方便进行结果验证或分析使用。
测量数据70件
（用列表和波形确认・显示统计值）
用CSV格式保存

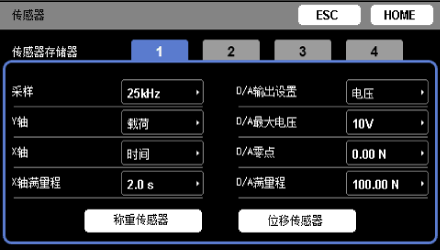

能保存最大4种和本机连接的传感器的设定

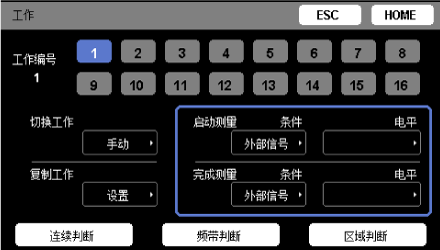

能保存最大16个工件的设定条件
SD卡

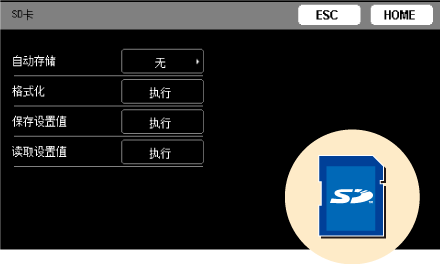

可用CSV或截图测量把数据保存到SD/SDHC。
测量数据可通过VLGM 4 Data Viewer（免费软件）进行数据整理和加工。 -
数据输出模拟输出
用于获取与指示值联动的模拟输出的D/A转换器。
范围：电压 0～±10V /电流 4～20mA
通过D/A最大电压的设定，可将最大电压输出以1V为步长从±1V设定为±10V。数字输出
标配：RS-232C、USB ※RS-232C和USB不能同时使用
选配（预定近期上市）：EtherNet/IP™、CC-Link -
各种判断-

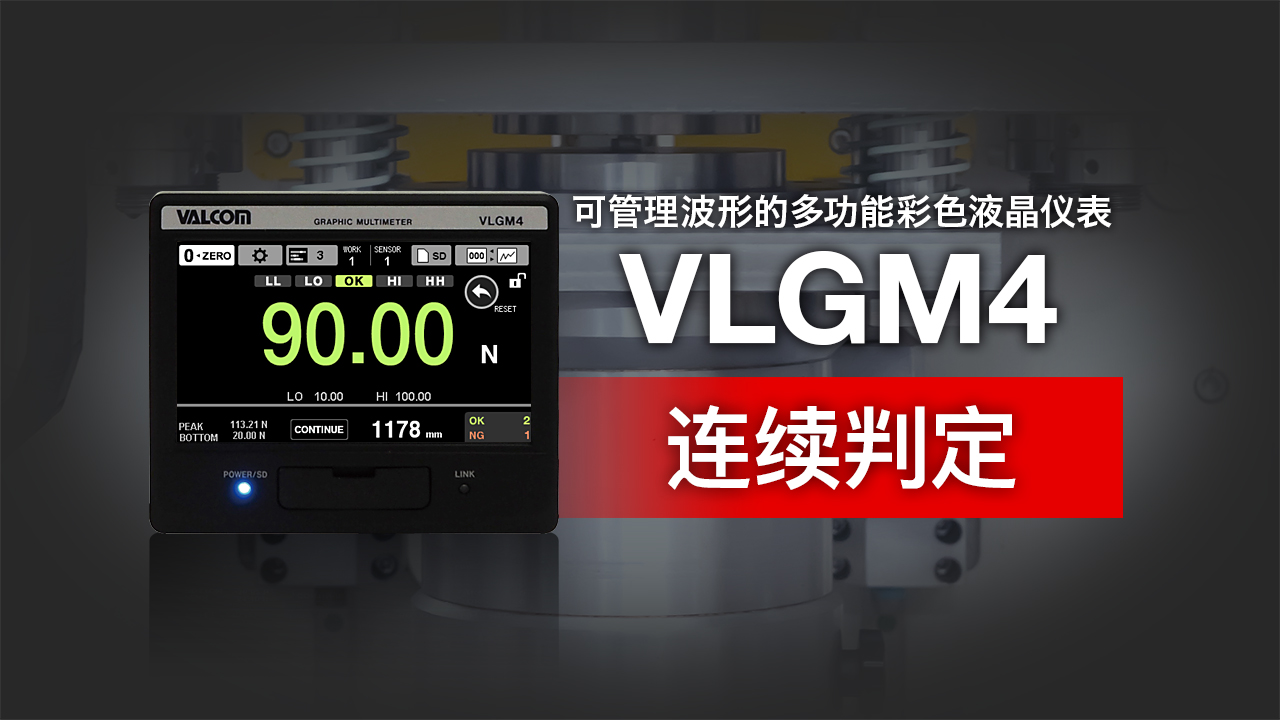

连续判断

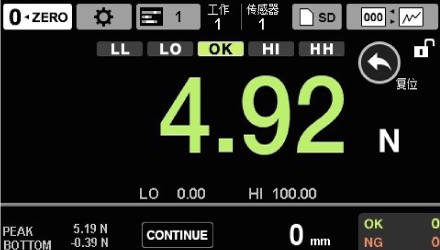

测量中的数值对照「上限・上上限・下限・下下限」比较值判断合格与否。 除数字显示外，还支持图形显示。
-

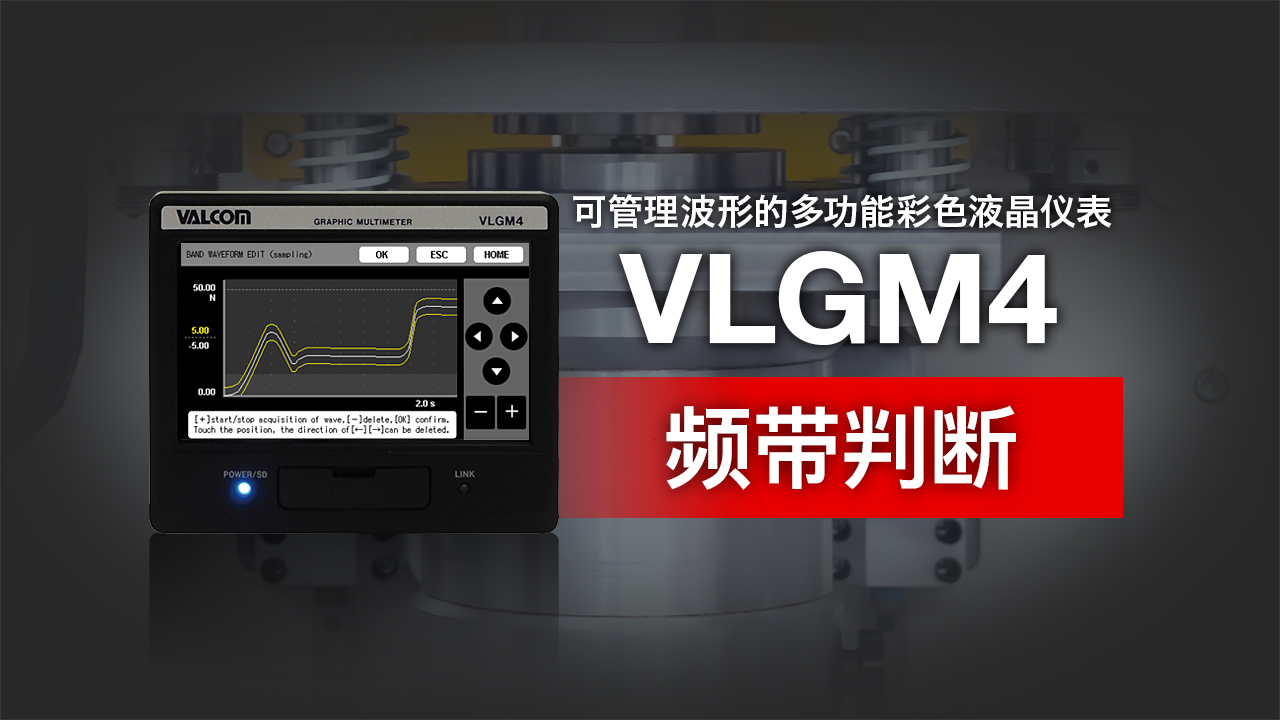

频带判断

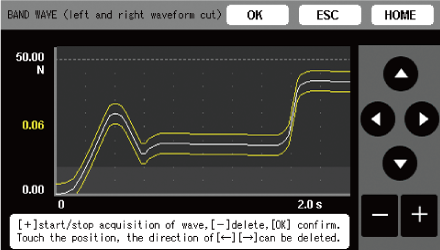

对于随着时间和位移而变化的测量值，使用容许频带持续进行比较・判定。可以根据横轴的变化指定上下曲线。
-

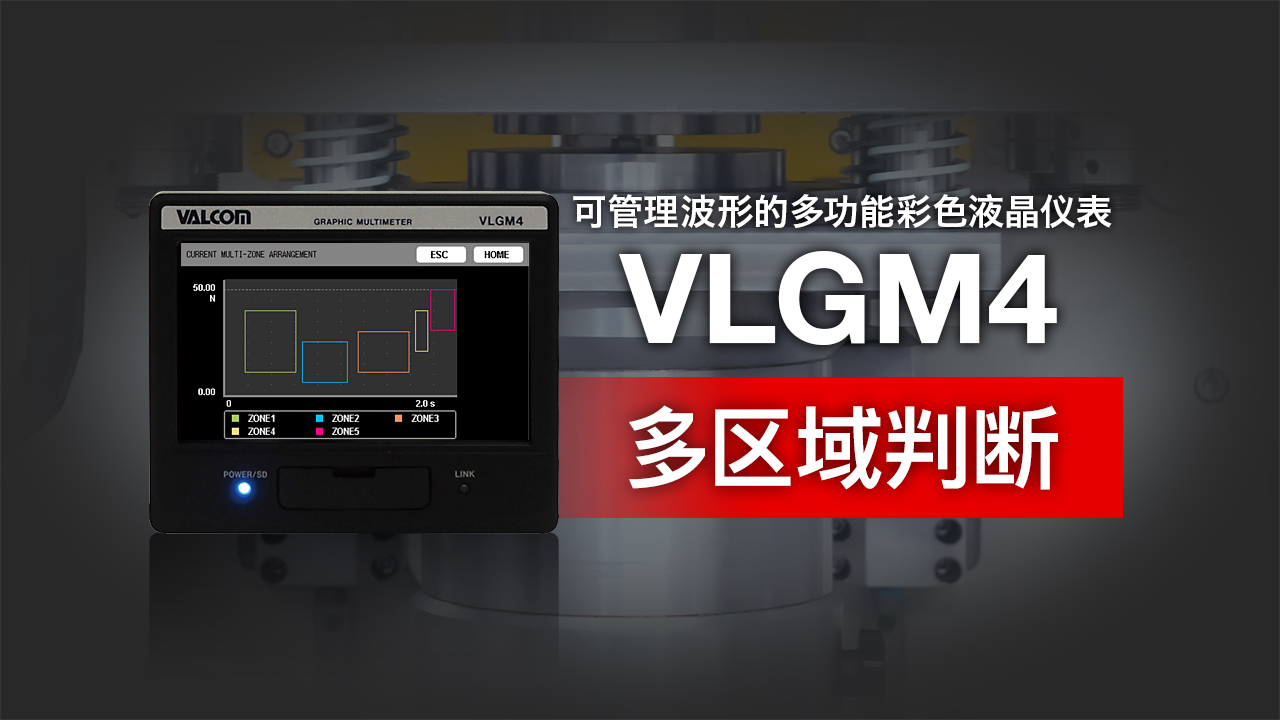

多区域判断

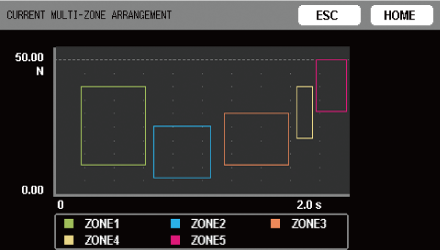

对于由容许载荷和时间或位移区间包围的区域，判断测量值的合格与否。1组过程最多可判定5个区域的合格与否。
-

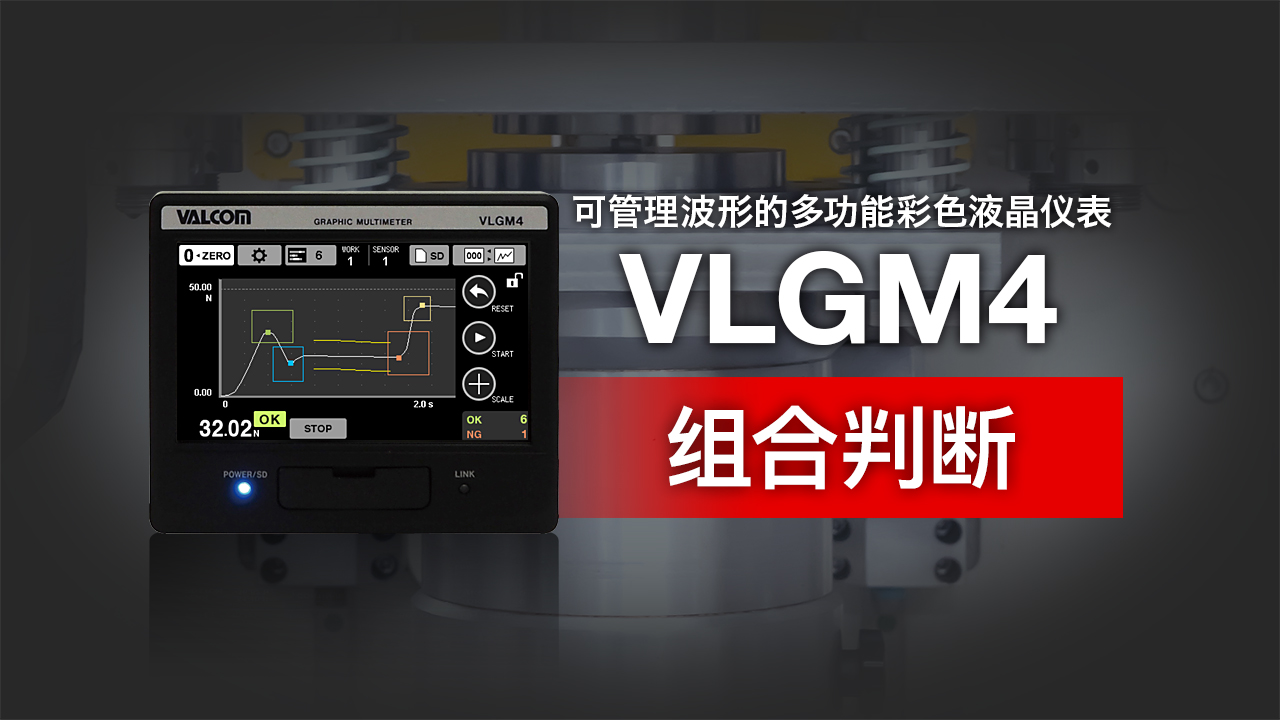

组合判断
对1个工件的「频带判断」和「多区域判断」组合起来进行决定合格与否的判断。 即使是复杂的波形也可以进行精细判断。
-
-

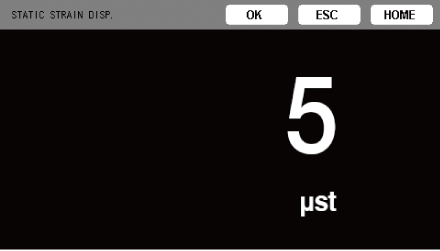

诊断功能：静态应变量检查功能可以检查由于称重传感器的劣化和塑性变形引起的故障。 输入信号显示为应变量。
-

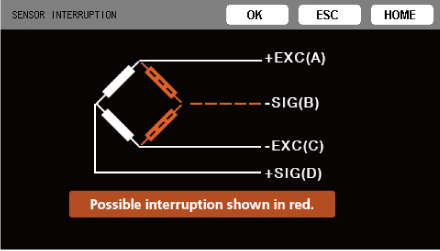

诊断功能：断线检测功能实时确认称重传感器的断线部位。 如果检查出断线，该部分将显示为红色并警告。
-
其他诊断功能
- 输入输出端子检查功能
- 可检查主机背面的控制输入输出信号的状态。
- 输入端子
- 根据输入信号显示LOW（ON，显示黄色指示灯）或显示HIGH（OFF）。
- 输出端子
- 任意输出端子均可ON/OFF。 检查输出接线时使用。
-

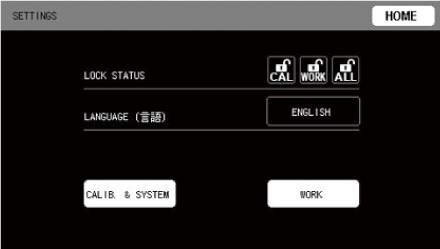

对应4国语言显示除了日语，可切换英文・中文・韩文。可对应现场出差校准等方便海外使用。

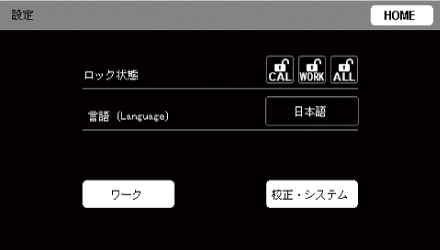

语言设定画面（日文）
语言设定画面（英文）

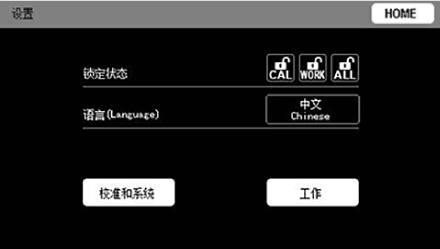

语言设定画面（中文）

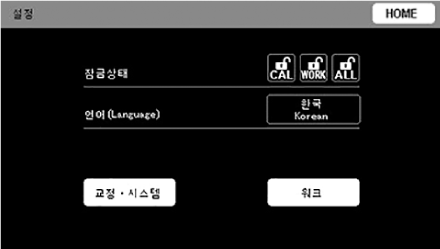

语言设定画面（韩文）
免费软件
离线数据查看程序
VLGM4 DataViewer

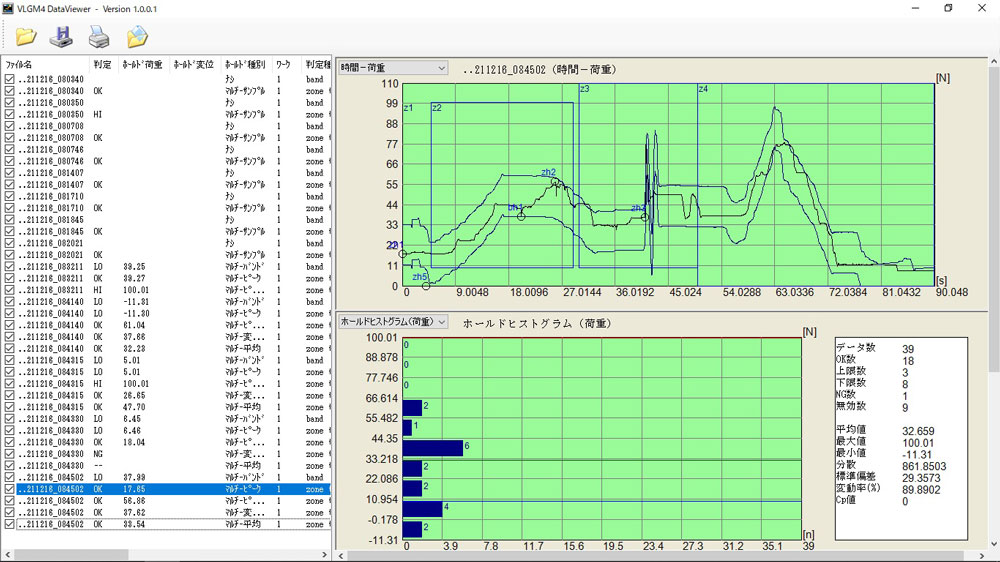

在个人计算机上显示・统计分析 SD/SDHC 卡上记录的数据的软件。 不仅显示单个测量数据，还显示整个列表中合格与否判断点的趋势、直方图和统计处理值。
推荐系统条件
| CPU | 第二代 Intel®Core™ i5 3.0GHz 或以上 |
|---|---|
| 操作系统 | Windows 8.1（32 / 64位版本） Windows 10（32 / 64位版本） |
| 内存 | 4GB 以上 |
| 可用HHD空间 | 10GB 以上 |
| 屏幕分辨率 | 1024×768 像素以上 .Net Framework 4 Client Profile |
※需要注册会员才能下载。

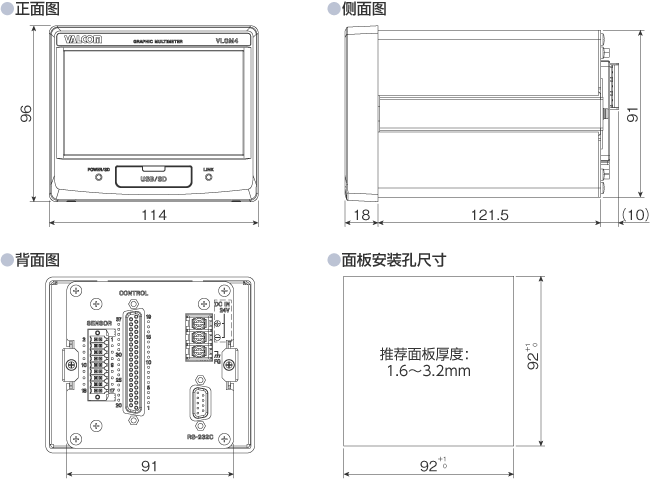

外形尺寸 [单位：mm]

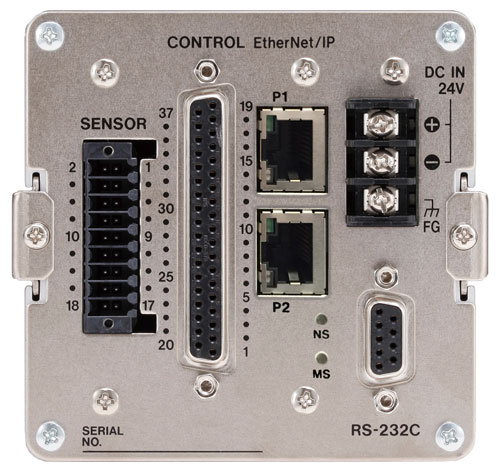

通讯选配 [预定近期上市]
EtherNet/IP™ ・ CC-Link
增加能对应EtherNet/IP™、
CC-Link的型号，可直接连接至PLC。
基本规格
| 型号 | VLGM4-GP-RA-4 | ||
|---|---|---|---|
| 荷重 | 桥压 | DC2.5V、10V、5V±10%（最大30mA电流、可配合6线式传感器使用） | |
| 信号输入范围 | ±3.2mV/V | ||
| 等效输入/ TEDS |
校准范围 | 0.1mV/V～3.2mV/V | |
| 校准精度 | 0.1％F.S.以内（使用1m标准φ8、350Ω阻抗、BV10V、3.2mV/V设置的4芯屏蔽电缆时） | ||
| 精度 | 线性度 | 0.01％F.S. 以内＋1位（当输入为 3.2mV/V时） | |
| 零点 漂移 |
0.5μV/℃ 以内（输入换算值） | ||
| 增益 漂移 |
±0.005% F.S./℃ 以内 | ||
| A/D转换 | 24bit、5000次/秒、25000次/秒 | ||
| 数字滤波器 | 选择3、10、30、100、300、1000Hz（－6dB/oct）或off | ||
| D/A输出 | 与AD转换频率相同的输出、隔离输出、±1～±10V电压输出（以1V为步长设置） 和约1/59000的分辨率（设置为±10V时）、或4～20mA电流输出和约1/43000的分辨率 |
||
| TEDS功能 | IEEE1451.4 2类 混合模式接口 | ||
| 位移 | 脉冲 | 脉冲 类型 |
A/B相或A相，差分方波（符合RS-422） |
| 最大输入 频率 |
2MHz | ||
| 最大 计数 |
15000000 | ||
| 电源输出 | ＋5V±10%、500mA | ||
| 电压 | 输入 | ±5.2V | |
| 低通 滤波器 |
无、10、30、100、300Hz | ||
| 电源输出 | DC12V±10%、250mA | ||
| 显示 | 4.3型 彩色LCD（480×272） | ||
| 显示值 | 显示次数 | －32000～32000 | |
| 小数点 | 显示位置可选 | ||
| 显示次数 | 4次/秒 | ||
| 外部输入输出 信号 |
输入 | 差分脉冲位移传感器（A相、B相）、强制背光照明、防止触摸屏操作、 强制复位、切换测量条件（4Bit）、切换区域、清除结果（复位测量结果）、 数字零点、启动/禁用判断输出、启动/完成测量、预设位移位置、 用光电耦合器与主设备电路隔离 |
|
| 输出 | 载荷判断输出（HH、HI、OK、LO、LL）、触发输出（1、2）、 位移判断输出（HI、OK、LO）、称重传感器错误、测量完成 集电极开路输出（用光电耦合器与主电路绝缘） |
||
| RS-232C | RXD、TXD | ||
| SD卡槽 | 对应存储介质 SD/SDHC 储存容量 2GB～32GB 速度等级 Class 10 推荐 |
||
| 电源 | 额定值 DC24V±10% 13W AC100～240V：使用PA-91 AC适配器（选配） |
||
| 使用温度范围 | 0～40℃ | ||
| 储存温度范围 | －20～60℃ | ||
| 使用湿度范围 | 85％RH以下（无结露） | ||
| 使用标准 | CE标志、FCC（等级A）、UL61010-1 | ||
| 外形尺寸（W×H×D） | 约114mm×96mm×140mm（不含突出部分） | ||
| 质量 | 约960g | ||
| 选配（预定近期上市） | Ethernet/IP™、CC-Link | ||
| 配件 | 传感器连接器插头、控制器连接插头、 电源输入端子排盖（预装在设备上）、使用说明书 |
||
※规格和外观如有更改，恕不另行通知。
※随着产品的改进，使用说明书的示意图可能与某些产品不同，请注意。
