卫生型压力表
受压接液部 形状与尺寸

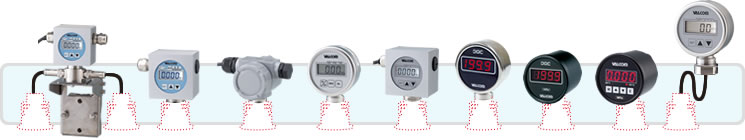

卫生型压力传感器“DIREC SENSOR”系列产品，可选择丰富的受压接液部位形状与尺寸的不同组合。
※卡箍型产品的夹具及垫片、盖形六角螺母及垫片的规格参见选配件
受压接液部材质対応表
●=SUS316L电解复合研磨(Rz0.7µm・Ra0.2µm) ○=Hastelloy哈氏合金C-276同级电解复合研磨(Rz0.7µm・Ra0.2µm)
◎=SUS329J4L抛光(#400)
| 接液部形状 | 额定容量 | ||||||
|---|---|---|---|---|---|---|---|
| 50kPa | 100kPa | 200kPa | 300kPa | 500kPa | 1000kPa | 3MPa | |
| 15A金属箍接头 | × | × | × | × | × | ◎ | × |
| ISO 金属箍接头 1.5S | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | × |
| ISO 金属箍接头 2S | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | × |
| ISO 金属箍接头 2.5S | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | × |
| ISO 金属箍接头 3S | ● | ● | ● | ● | ● | ● | × |
| ISO 金属箍接头 4S | ● | ● | ● | ● | ● | ● | × |
| VARIVENTDN50 | ● | ● | ● | ● | ● | ● | × |
| VARIVENTDN65 | ● | ● | ● | ● | ● | ● | × |
| VARIVENTDN80 | ● | ● | ● | ● | ● | ● | × |
| VARIVENTDN100 | ● | ● | ● | ● | ● | ● | × |
| ISO 盖型螺母1.5S | ● | ● | ● | ● | ● | ● | ● |
| ISO 盖型螺母2S | ● | ● | ● | ● | ● | ● | ● |
| 螺丝固定座 | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | ● |
3MPa：允许的超负荷150%R.C.、破壊耐圧300%R.C. / 其他：允许的超负荷400%R.C.、破壊耐圧1000%R.C.

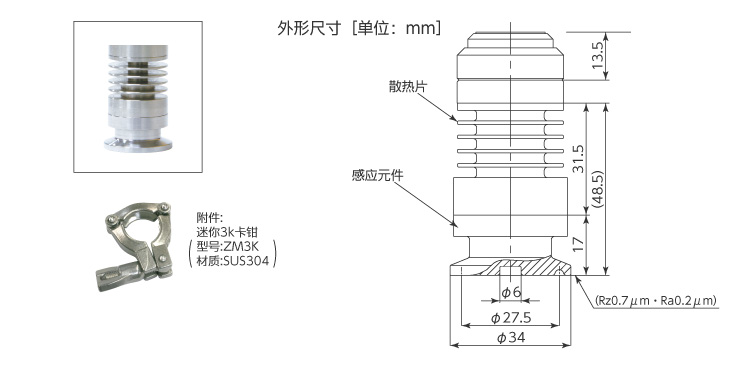

受压接液部15A金属箍接头
| 公称直径 | 15A |
|---|---|
| 额定容量 | 1MPa(允许的超负荷150%R.C.) |
| 接液部材质 | SUS329J4L（电解复合研磨 Rz0.7µm） |
| 精度（※1） | HSSC、VHS：±1%R.C.±1digit |
| 显示与模拟输出（※2） | HSSC-A6V（B）、VHST： 40～100%R.C.比例缩放时 ±1%F.S.以下 30～40%R.C.比例缩放时 ±2%F.S.以下 |
| 与放大器的连接 | 传感器下置直接连接 |
| 显示与校准量程 | 只有正压 |
| 其他 | 零点・输出的温度影响±0.7%R.C.／10℃以下 |
- (※1) 包含非线性、滞后、重复性。
- (※2) 在夹紧后实施调零。

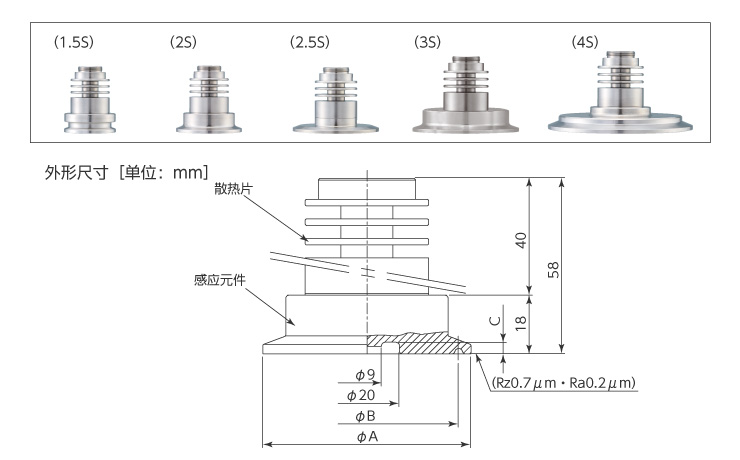

受压接液部ISO金属箍接头型 【建议使用3K夹具】
| 公称直径 | 额定容量 | A | B | C | 质量 |
|---|---|---|---|---|---|
| 1.5S | 50～200kPa | 50.5 | 43.5 | 2.4 | 约200g |
| 300kPa～1MPa | 50.5 | 43.5 | 3.5 | 约200g | |
| 2S | 50～200kPa | 64 | 56.5 | 2.4 | 约270g |
| 300kPa～1MPa | 64 | 56.5 | 3.5 | 约270g | |
| 2.5S | 50～200kPa | 77.5 | 70.5 | 2.4 | 约270g |
| 300kPa～1MPa | 77.5 | 70.5 | 3.5 | 约270g | |
| 3S | 50～200kPa | 91 | 83.5 | 2.4 | 约950g |
| 300kPa～1MPa | 91 | 83.5 | 3.5 | 约950g | |
| 4S | 50～200kPa | 119 | 110 | 2.4 | 约1250g |
| 300kPa～1MPa | 119 | 110 | 3.5 | 约1250g |

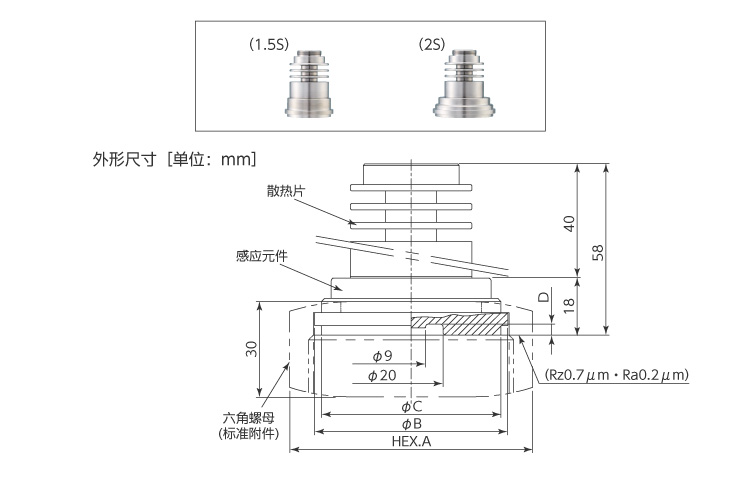

受压接液部ISO盖型螺母型
| 公称直径 | 额定容量 | A | B | C | D | 质量 |
|---|---|---|---|---|---|---|
| 1.5S | 50～200kPa | HEX.61 | 47 | 42.5 | 2.4 | 约170g |
| 300kPa～3MPa | HEX.61 | 47 | 42.5 | 3.5 | 约170g | |
| 2S | 50～200kPa | HEX.76 | 60.5 | 56.2 | 2.4 | 约300g |
| 300kPa～3MPa | HEX.76 | 60.5 | 56.2 | 3.5 | 约300g |
- ※请注意，盖形螺母类型1.5S其散热片的形状与图示不同。

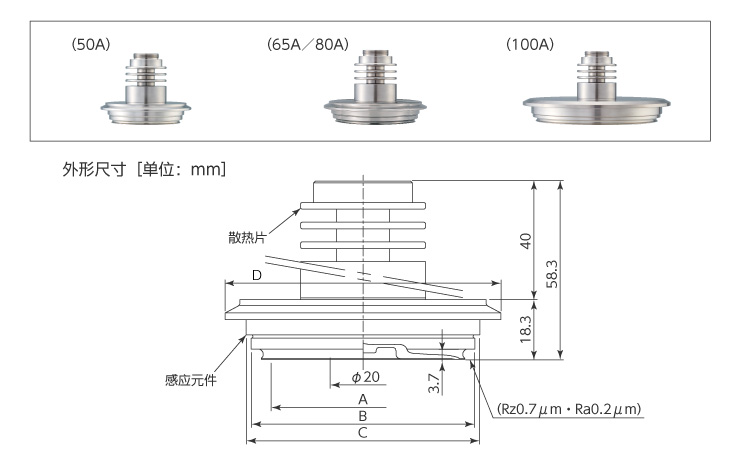

受压接液部VARIVENT型
| 公称直径 | 额定容量 | A | B | C | D | 质量 |
|---|---|---|---|---|---|---|
| V50A | 50kPa～1MPa | φ56 | φ67.95 | φ71 | φ84 | 约550g |
| V65A | 按订单生产 | φ89.4 | φ94.9 | φ97.8 | φ115 | 约1240g |
| V80A | 按订单生产 | φ89.4 | φ94.9 | φ97.8 | φ115 | 约1240g |
| V100A | 按订单生产 | φ117.4 | φ122.9 | φ125.8 | φ142 | 约2060g |

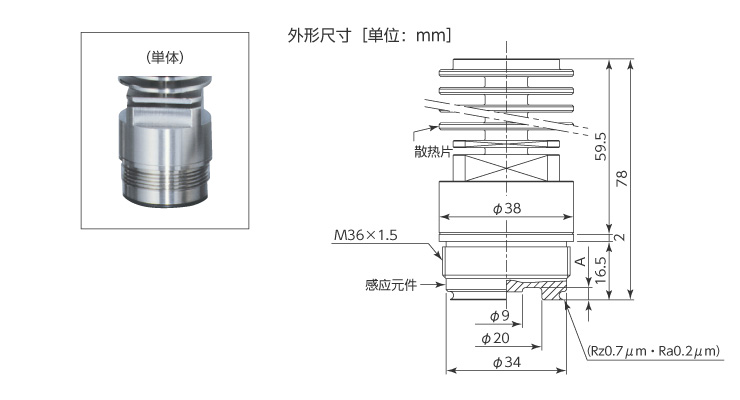

受压接液部螺丝固定座（法兰盘型）
| 额定容量 | A | 质量 |
|---|---|---|
| 50～200kPa | 2.4 | 约65g |
| 300kPa～3MPa | 3.5 | 约65g |
- ※附带专用O型圈1支（Karlez® 材质：6230）
