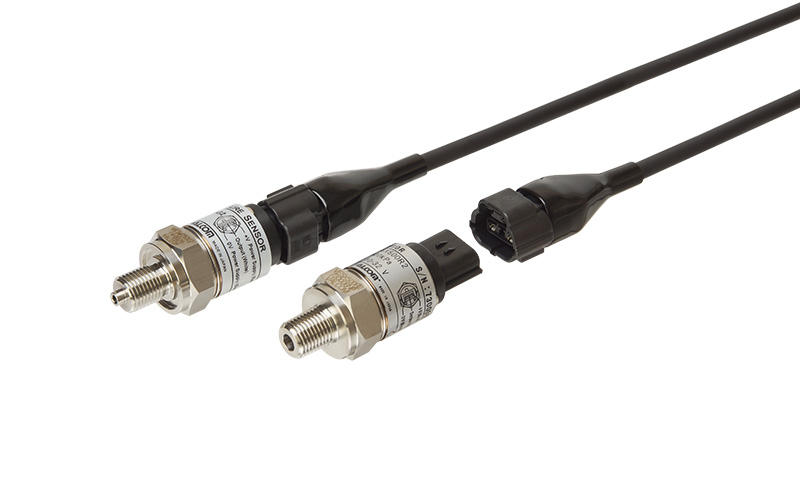

低压用小型放大器内置压力传感器
VESX/VESZ series50kPa～500kPa
- 表压测量型的低压小型、高精度传感器
- 隔膜材料采用Hastelloy哈氏合金C-22同等材料，实现了高耐腐蚀性能
- 短交货期、低价格的传感器（部分量程接单生产）
| 测量介质 | 水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料＋SUS316L的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量50～500kPa |
| 输出种类 | 请从1～5V,4～20mA(双线式)中指定 |
规格
| 额定容量 | 表压规格VESX：50、100、200、500kPa(电压输出型) |
|---|---|
| 表压规格VESZ：50、100、200、500kPa(电流输出型) | |
| 输出信号 | VESX：1～5V(电压输出型)、VESZ：4～20mA(电流输出型) |
| 响应性 | 5msec.以下 |
| 允许负载电阻 | VESX：1kΩ以上(电压输出型) |
| VESZ：11.5V：150Ω max. 24V：500Ω max.(电流输出型) | |
| 非线性 | VESX：±0.25%R.C.以下(电压输出型) |
| VESZ：±0.5%R.C.以下(电流输出型) | |
| 滞后 | ±0.2%R.C.以下 |
| 温度补偿范围（测量介质温度） | -10～80℃(不可结露、结冰) |
| 允许温度范围（测量介质温度） | -20～100℃(不可结露、结冰) |
| 零点的温度影响 | ±0.5%R.C./10℃ |
| 输出的温度影响 | ±0.5%R.C./10℃ |
| 允许过载 | 300%R.C. |
| 极限过载 | 400%R.C. |
| 绝缘阻抗 | 10MΩ以上(DC50V) |
| 受压接液部材质 | SUS316L(隔膜部：Hastelloy哈氏合金C-22同等材料) |
| 连接螺丝 | 可选择R1/4或G1/4 |
| 推荐紧固扭矩 | 9.8N・m(G1/4) |
| 最大紧固扭矩 | 19.6N・m |
| 电源 | VESX ： DC12V或DC24V(10～32V) [12mA以下](电压输出型) VESZ ： DC12V或DC24V [10～26.5V](电流输出型) |
| 质量 | 约150g(不包含电缆) |
| 电缆 | 0.5SQ 耐油性屏蔽电缆2m（标准） |
| 配件 | 使用说明书(请指定日文或英文) 试验报告单1份 P-18 4种D 1个（仅G螺丝） |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 低压用小型放大器内置压力传感器 ※连接螺丝请参照下段4中说明 | |||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| X | 1～5V | 200Hz | 1kΩ以上 | 12mA以下 | ||
| Z | 4～20mA | DC24V：500Ω以下 DC11.5V：150Ω以下 |
- | |||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 050 | 50kPa | (0～50)kPa | ||||
| 100 | 100kPa | (0～100)kPa | ||||
| 200 | 200kPa | (0～200)kPa | ||||
| 500 | 500kPa | (0～500)kPa | ||||
| 4.连接螺丝 | R2 | R1/4 | ||||
| G2 | G1/4（O型圈 P-18 4种D 附带1个） ※接订单后生产 | |||||
| 5.电缆长度 | 2m | 2m 标准 | ||||
| 5m | 5m 选配 | |||||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||||

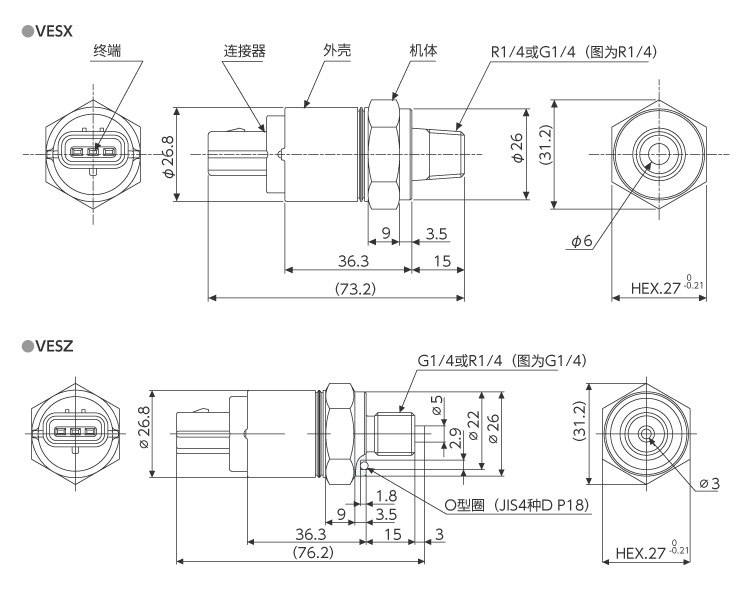

外形尺寸（单位：mm）
压力传感
