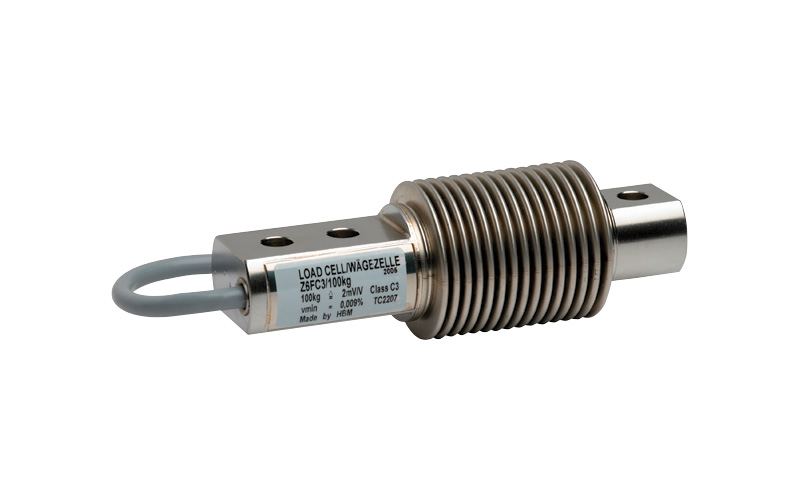

ビームタイプロードセル
VZ6FC3 series
10kg~1ton

  • 特に優れた耐環境性

仕様

定格出力 1.999~2.001mV/V
非直線性 ±0.0180%R.C.
ヒステリシス ±0.0170%R.C.
零バランス ±0.020mV/V
零点の温度影響 ±0.0125%R.C./10℃
出力の温度影響 ±0.0080%R.C./10℃
許容過負荷 150%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -30~70℃(結露、氷結不可)
入力抵抗 350.0~480.0Ω
出力抵抗 355.8~356.2Ω
推奨印加電圧 5V
印加電圧範囲 0.5~12V
絶縁抵抗 5GΩ
保護構造 IP68 相当(注1)
ケーブル φ5.4mm 6芯シールドケーブル 3m
  • クリープ30分:±0.083%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 定格変位量 質量
  VZ6FC3-10kg 10kg(98.07N) 0.3mm 約0.5kg
  VZ6FC3-20kg 20kg(196.1N) 0.29mm
  VZ6FC3-50kg 50kg(490.3N) 0.27mm
  VZ6FC3-100kg 100kg(980.7N) 0.31mm
  VZ6FC3-200kg 200kg(1.961kN)) 0.39mm
  VZ6FC3-500kg 500kg(4.903kN) 0.6mm
  VZ6FC3-1t 1ton(9.807kN) 0.55mm 約2.3kg
  • ※ケーブル込みの質量です。

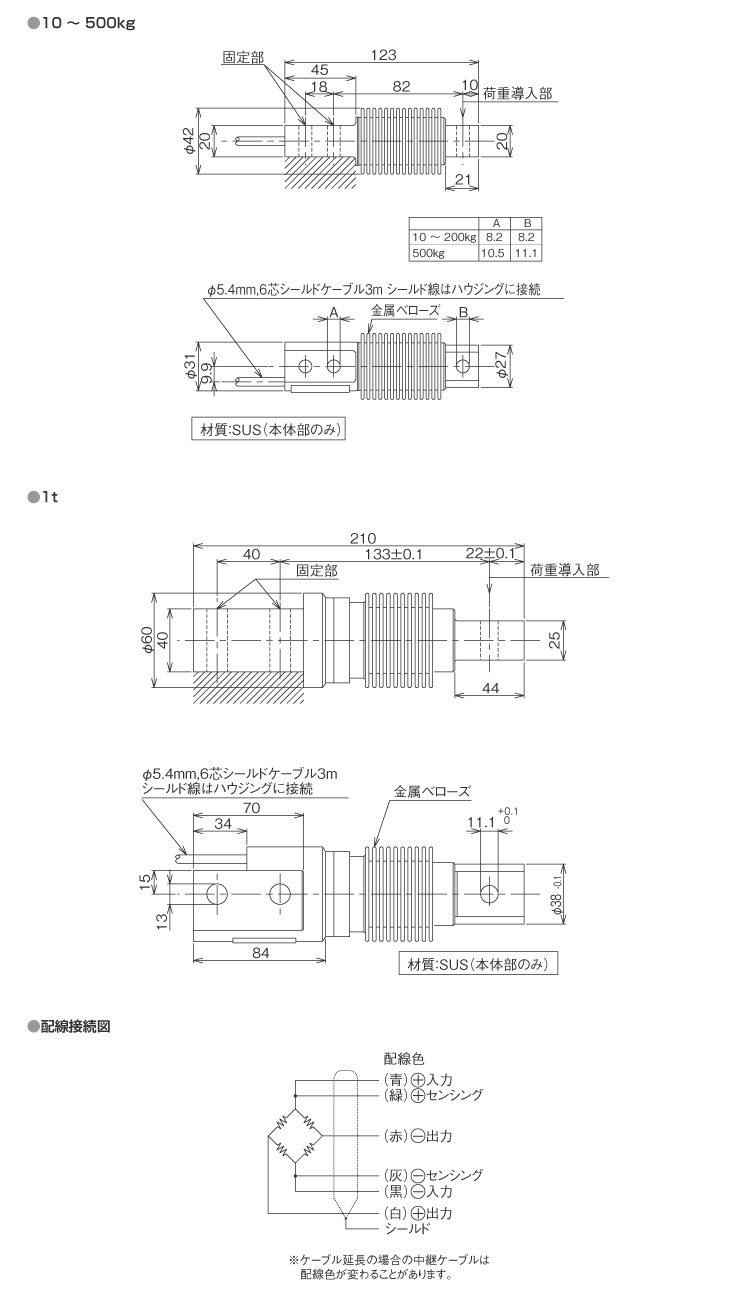

外形寸法(単位:mm)

外形寸法図
