VGMH series

圧力センサ・ロードセルの値をその場で計測

※ひずみゲージ式トランスデューサ

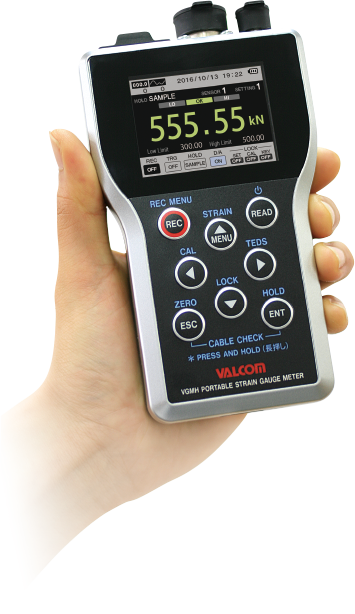

ポータブルストレンゲージメータ
VGMH series

フィールドでの圧力・荷重診断/校正/確認がスグできる!
※ひずみゲージ式トランスデューサ

VGMH series

現場に設置されたロードセルや圧力センサの値を、その場でチェック。信号が離れた場所でしか見られない場合や、次々にデバイスの状態を調べて回りたい場合など、フィールドでの圧力・荷重計測に活躍します。片手で軽く持てるボディにカラーバーメータ機能やグラフ重ね合わせなどの高機能を満載。PC接続で、計測したデータから分布や推移など、多彩で高機能なレポートも簡単に作れる管理ソフト、VGMH Data Viewerも無償ダウンロードにてご提供しています。

油圧機器の圧力チェック
油圧機器の圧力チェック

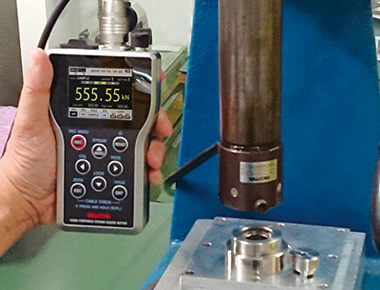

プレス・圧入の荷重管理
プレス・圧入の荷重管理

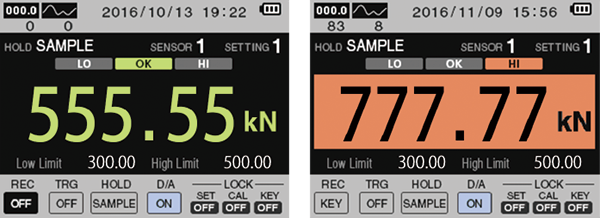

カラーグラフィック液晶画面
  • はっきりした見やすいカラー液晶表示
  • 安全、危険などを色で直感的に表示可能
  • カラーグラフィック液晶画面

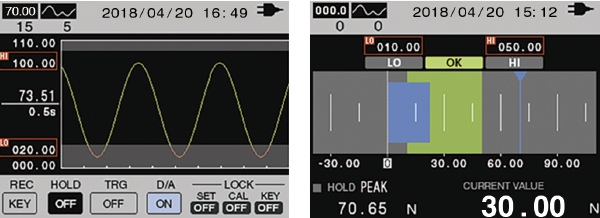

波形/バーメータ表示
  • 測定値の適正、不足、オーバーを一目で直感的に把握
  • 波形/バーメータ表示

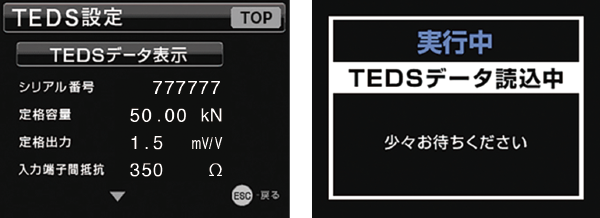

TEDS機能(※1) (Transducer Electronic Data Sheet)
  • 電源投入時にセンサ(※2)情報を読み込み、校正
  • センサ(※2)情報の表示、書き換えが可能
  • TEDS機能

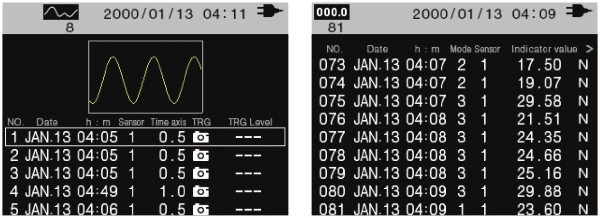

データ収録機能
  • 測定値を記録及び呼び出し一覧表示
  • 波形画面を記録、表示及び比較が可能
  • データ収録機能

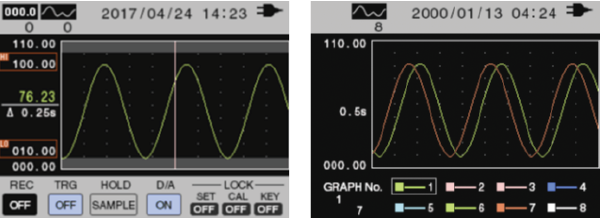

グラフ解析、グラフ重ね合わせ機能
  • 加工の再現性を確認
  • 良品比較でわかりやすい表示
  • グラフ解析、グラフ重ね合わせ機能
静ひずみ表示
  • センサ(※2)入力信号をひずみ量で表示
  • センサ(※2)検出部の塑性変形など、故障初期の判定に
  • 静ひずみ表示

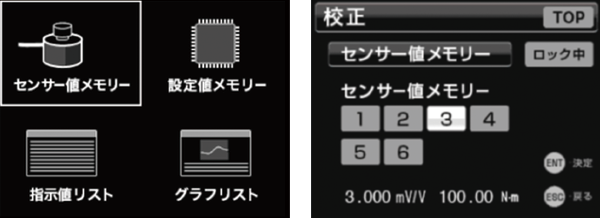

センサ(※2)データ値6種類メモリー可能
  • センサ(※2)固有値を記憶できるため毎回入力不要
  • よく使うセット、グラフを素早く呼び出し
  • センサデータ値6種類メモリー可能

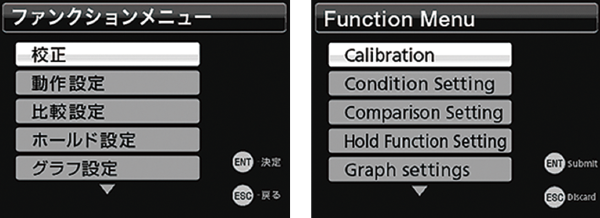

日本語・英語 切り替え表示
  • 出張校正時など海外での使用に
  • 日本語と英語の言語切り替えが可能
  • 日本語・英語 切り替え表示
センサ(※2)断線チェック機能
  • 断線時のトラブル原因が一目でわかる
  • 表示を見ながらリアルタイム確認が可能
  • センサ断線チェック機能

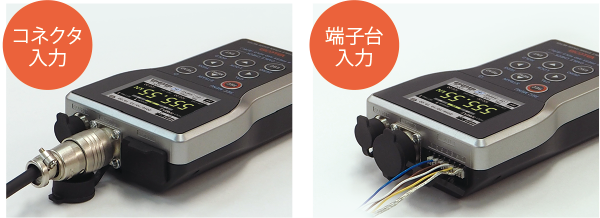

センサ(※2)入力方式2系統
  • コネクタ入力、端子台(バラ線)入力が可能なため多くの計測に対応可
  • センサ入力方式2系統

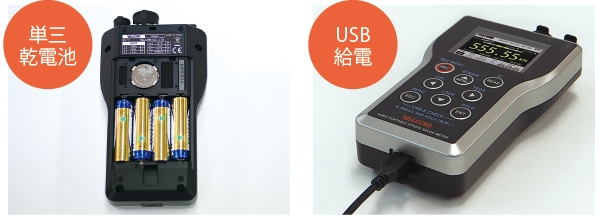

マルチ電源方式
  • 単三乾電池 4本のバッテリー駆動
  • ミニUSBポートを使用しての給電
  • マルチ電源方式

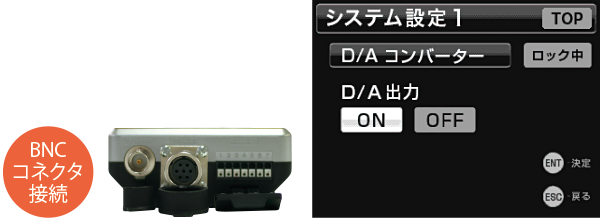

D/A 電圧出力機能
  • フルスケールに対して最大2Vの出力ができるため動ひずみアンプとしての使用も可能
  • D/A 電圧出力機能

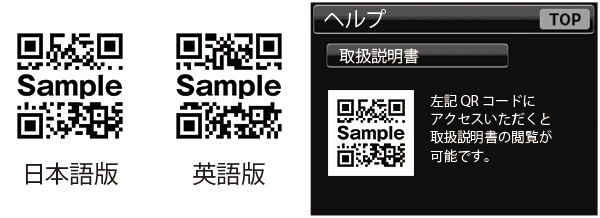

取扱説明書のダウンロード
  • 本製品の取扱説明書をQRコードからダウンロード可能
  • 取扱説明書のダウンロード

(※1)この機能はTEDS対応センサと組合せる場合に使用可能です。
(※2)圧力センサ、ロードセル、トルクセンサなどのひずみゲージ式トランスデューサ

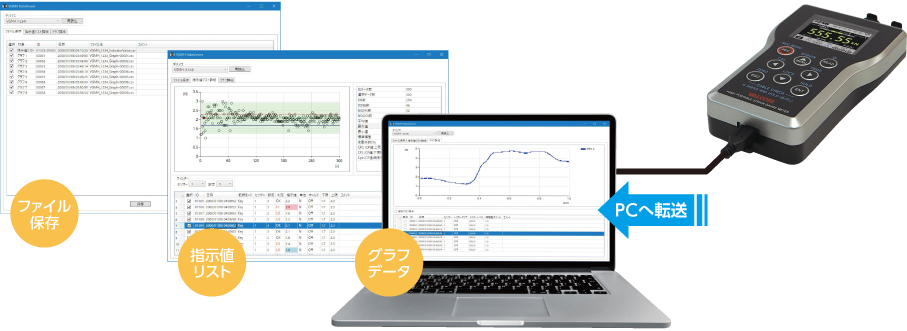

データ管理ソフトVGMH Data Viewer

計測データをCSV(Excel)形式でPCに保存したり、データをリスト状に並べて既定上下限値への適合を表示できます。
また、簡単な操作で時系列変化を伴う値をグラフデータ化して確認できます。

データ管理ソフト VGMH Data Viewer

VGMHで測定したデータをPCで管理するソフトウェア「VGMH DataViewer」を
無償でホームページよりダウンロードできます。ダウンロードには会員登録が必要です。

システム推奨条件
Intel Core 2 Duo 以上のプロセッサー搭載コンピュータ/
搭載メモリ:1GB以上

対応OS(2018年4月 現在)
Windows 7 SP1(32/64bit版)
Windows 8.1(32/64bit版)
Windows 10(32/64bit版)

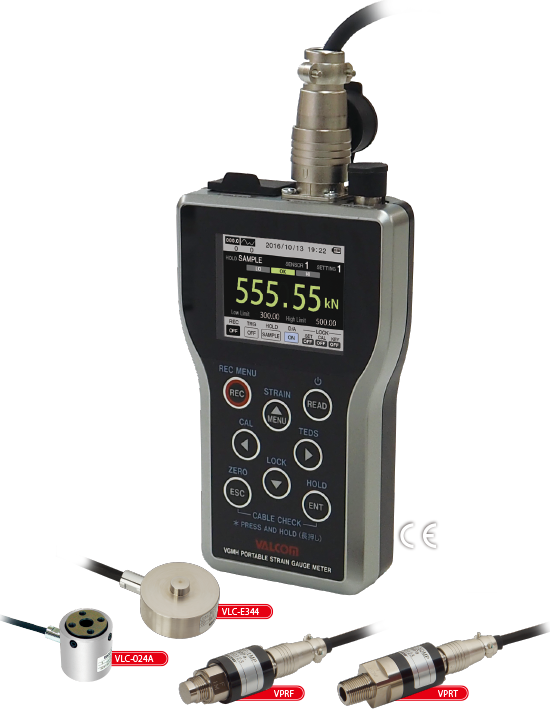

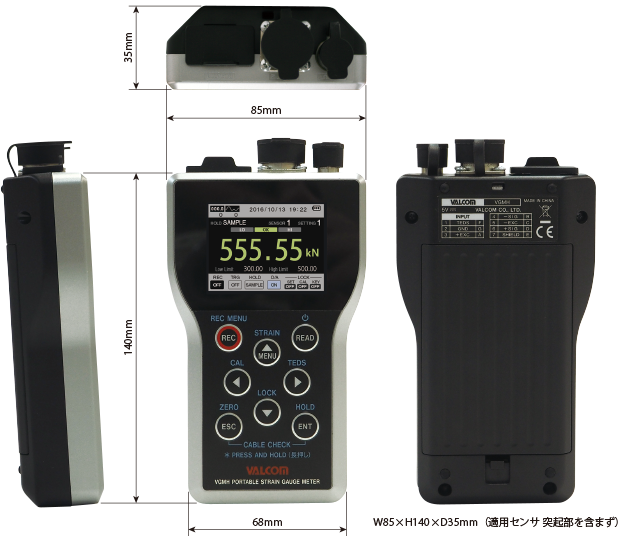

外観図

外観図

オプション

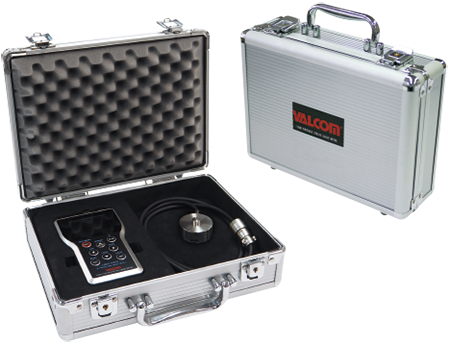

●キャリングケース(ハード) CC-VGMH-H

キャリングケース(ハード) CC-VGMH-H

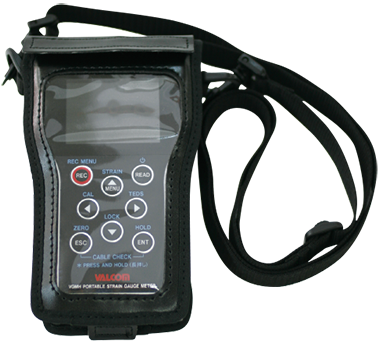

●キャリングケース(ソフト) CC-VGMH-S

キャリングケース(ソフト) CC-VGMH-S
仕様
型式 VGMH
適用センサ ひずみゲージ式トランスデューサ
信号入力端子 丸コネクタ(NDIS7P)/端子台(但し、接続はどちらか一方のみ)
ブリッジ電圧 DC2.5V±5%(電流最大 30mA)
信号入力範囲 ±5mV/V
等価入力/TEDS 校正範囲 0.3mV/V~ 5.0mV/V
校正精度 0.1%F.S. 以内
(弊社標準φ8mm、6芯シールドケーブル、長さ1m、負荷抵抗 350Ω、5mV/V時)
精度 非直線性 0.01%F.S.±1Digit 以内(5mV/V時)
ゼロドリフト 0.5µV/℃ 以内(入力換算値)
ゲインドリフト 0.005%/℃ 以内
A/D変換 1000回/秒、24bit
デジタルフィルター 移動平均(OFF,16,32,64,128,256,512,1024,2048から選択)
D/A出力 出力端子 BNC コネクタ
出力電圧 ±2.0V
分解能 70.16µV typ
非直線性 0.02%F.S. 以内
ゼロドリフト 0.1mV/℃ 以内
ゲインドリフト 0.003%/℃ 以内
TEDS機能 IEEE1451.4 クラス2 ミックスモードインターフェース
表示 表示器 2.4インチ TFT カラー液晶ディスプレー
表示モード 設定画面/指示値デジタル表示/グラフ表示/記録データリスト表示/静ひずみ表示
言語 日本語/英語
指示値 表示範囲 -99999~99999
小数点 表示位置は選択可能
構成/機能 設定 校正設定 ゼロ校正 / スパン校正(TEDS校正、実負荷校正、等価入力校正)
機能設定 上限、下限、比較モード、ヒステリシス、ゼロ付近、移動平均処理、
モーションディテクト、ゼロトラッキング、デジタルゼロ、デジタル風袋引、
区間指定、ホールドモード、キーロック、最小目盛、デジタルゼロリミット、
デジタルゼロクリア、データ出力選択、D/Aコンバーター
設定保存 各6
ホールド機能 サンプルホールド、ピークホールド、ボトムホールド、区間指定ホールド(ピーク、ボトム)
データ記録 指示値 最大300、
記録内容:ID No.、日時、記録モード、センサ値メモリーNo.、指示値
グラフ記録 最大8、
記録内容:ID No.、日時、センサ値メモリーNo.、トリガーモード、グラフ波形
電源 単3形アルカリ電池、または、
ニッケル水素充電池 4本(EVOLTA使用時、24時間駆動可能)
USB バスパワー(Micro-USB B コネクター装備)
使用温度範囲 0~40℃
保存温度範囲 -20~60℃
使用湿度範囲 85% RH 以下(非結露)
適合規格 CEマーキング、FCC(クラスA)
外形寸法(W×H×D) 約85mm×140mm×35mm(突起部を含まず)
重量 約320g(電池を含む)
